Агрегат косвенного нагрева – горячая вода за малую цену

Собственники многих частных домов сейчас устанавливают в своих жилищах двухконтурные котлы. Эти устройства способны обеспечивать домостроение не только теплом, но и горячей водой. Обычные же отопительные агрегаты такими возможностями не обладают. Это означает, что владельцу жилья приходится искать другие пути выработки подогретой воды, используемой для каждодневных хозяйственных нужд.

Как сделать бойлер косвенного нагрева своими рукамиБойлер косвенного нагрева для дома

На первый взгляд самый простой вариант решения подобной проблемы заключается в приобретении и установке проточного водонагревателя. Он быстро подогревает воду, без особых проблем монтируется своими руками. Но его стоимость, а также космические цены за потребленное электричество по душе не каждому человеку. Кроме того, проточные водонагреватели зачастую требуют полной замены электропроводки, имеющейся в доме. Такие мероприятия обходятся в копеечку.

Он по-настоящему экономичен в работе и при этом эффективно выполняет свою задачу. К сожалению, стоимость заводского бойлера доступна не всем. В этом случае домашние умельцы имеют возможность сделать подобный агрегат самостоятельно. Чуть позже мы подробно опишем процесс его изготовления. Но сначала разберемся с принципом работы интересующего нас оборудования.

Бойлер – это бак, внутри которого монтируются трубы. По ним происходит циркуляция теплоносителя, который применяется для отопления жилища. В нижней части бака имеется входная трубка. Она предназначена для подачи холодной воды в описываемую емкость. Нагрев поступившей жидкости осуществляется за счет перемещающегося теплоносителя. Важная особенность! Снаружи бак укутывается теплоизоляционным слоем, благодаря чему подогретая вода длительное время сохраняет свою температуру. Труба для подогретой воды обычно монтируется в верхней части бака. Ее рекомендуется оснащать обычным шаровым краном, чтобы упростить процесс эксплуатации устройства.

Простейший теплообменник

Самодельный нагреватель выглядит следующим образом:

На трубу центрального отопления наваривается оболочка большего диаметра. Получается герметичный сосуд, внутри которого протекает горячий теплоноситель. С противоположных сторон внешней трубы (фактически, это бойлер), устраиваются фланцы для подачи (стока) холодной воды. При достаточно горячем теплоносителе, вода в бойлере быстро нагревается. После чего верхний кран можно открывать, и пользоваться горячим водоснабжением, пока горячая вода не будет замещена холодной.

Если оставить за скобками законность переоборудования коллективной сети отопления (едва ли за это предусмотрена серьезная ответственность), система работает эффективно. Горячая вода условно бесплатная, за вычетом разовых вложений на материалы, и бутылку горячительного напитка для сварщика.

Если вы устраиваете такой проточный водонагреватель своими руками в частном домовладении — никаких условных проблем не будет.

Единственное ограничение — объем наружной емкости. В реальном времени вода нагреваться не будет, слишком малый запас тепловой энергии в трубе отопления. Поэтому система работает циклично: нагрев — использование — нагрев. Чем выше коэффициент соотношения диаметров (или чем длиннее труба), тем больше запас горячей воды. Соответственно, тем дольше она будет прогреваться.

Еще один серьезный недостаток: летом (при выключенном отоплении) такие нагреватели не работают.

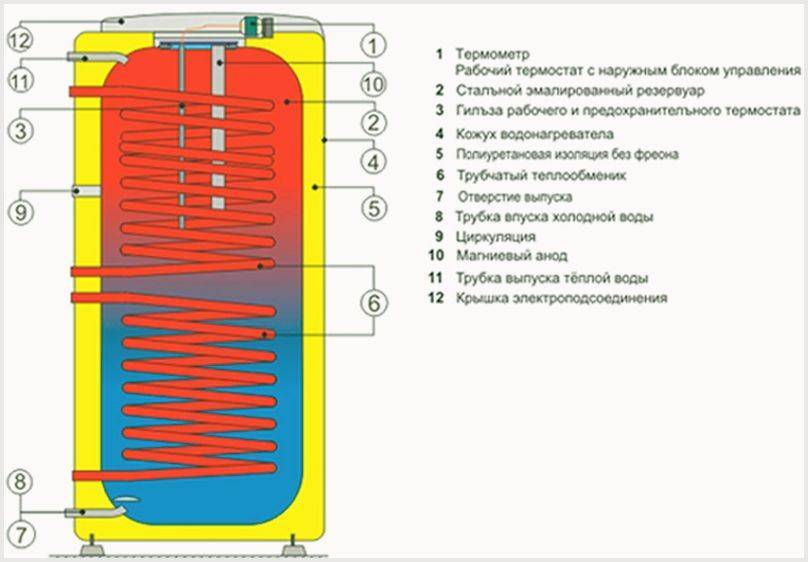

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

Галерея изображений

Фото из

Подготовка санитарной воды в бойлере косвенного нагрева производится без прямого использования электроэнергии, газа, твердого или жидкого топлива

Воду для гигиенических процедур в бойлере косвенного нагрева производит теплоноситель, подогреваемый котлом

Бойлер подключают к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель прежде чем дальше попасть в приборы отопления

Чаще всего бойлеры косвенного нагрева оборудуют теплообменниками в виде змеевиков. Особенно характерно это решение для самодельных конструкций

Змеевик, по которому протекает теплоноситель, просто устанавливают внутри емкости. Нагретая им вода для бытовых нужд постоянно находится в этом виде накопительного водонагревателя

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, опустошенный газовый баллон, обычный бойлер

Сложность заключается вовсе не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширяющейся при нагреве жидкости

В установке собственной группы безопасности нет необходимости. Избыток давления устранит общий для отопления предохранительный клапан. А вот воздухоотводчик совсем не помешает, потому что внутри отдельной от системы емкости будет закипать вода

Устройство для экономного использования энергии

Заводское оборудование для косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник бойлера

Простая конструкция бойлера косвенного нагрева

Самодельный бойлер из газового баллона

Сложность обвязки бойлера косвенного нагрева

Воздухоотводчик в схеме подключения бойлера

Через трубчатый змеевик пропускается теплоноситель отопительной системы, а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

Схема бойлера косвенного нагрева обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от котла системы отопления. Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

С примером изготовления простейшего бойлера косвенного нагрева ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Бак из нержавейки в качестве корпуса

Теплообменник из сильфонного шланга

Трубы для подключения теплообменника к отоплению

Крепление труб теплообменника подвесками

Это интересно: Как работает бойлер косвенного нагрева воды? (видео)

Варианты самодельных водонагревателей для твердотопливных теплогенераторов

В случае с дровяными или угольными печами/котлами в качестве источника тепла для косвенного нагрева можно использовать дымовые газы. Для этого в бойлере вместо змеевика устанавливают трубу, которая одной стороной подключается к дымоотводящему патрубку теплогенерирующей установки, а другой — к дымоходу. Желательно, чтобы эта труба (её называют жаротрубным теплообменником) располагалась вертикально.

Как сделать бойлер косвенного нагрева своими руками
Использование тепла дымовых газов: чертеж бойлера

Популярные статьи  Как обезопасить себя онлайн: правила и рекомендации

Ещё лучше приобрести печь-конвектор, топка которой окружена вертикальными трубами. Из них во время работы отопителя постоянно дует горячий воздух. Жаротрубный теплообменник бойлера можно при помощи металлической гофры подсоединить к одной из этих труб. Такой способ подключения, в отличие от варианта с дымоходом, не вызывает остывания дымовых газов, сопровождающегося ухудшением тяги и образованием большого количества конденсата.

Принципиальная схема титана (дровяного бойлера)

Конструкция

Устройство бойлера очень обычное. В баке из материала, не подверженного коррозии, размещен теплообменник в виде змеевика или бака маленьких размеров. Теплообменник для увеличения теплоотдачи выполняют из материала с высокой теплопроводностью, во многих случаях из меди.

Как сделать бойлер косвенного нагрева своими руками

Бак оснащен штуцерами для подвода и отбора воды. Ввод холодной воды размещен снизу бака и оснащен клапаном обратного типа, через него же, с помощью обводного вентиля, выполняют слив. Выводной сгон для горячей воды размещают сверху бака.

Стены бака Для уменьшения теплопотерь необходимо прекрасно утеплить. Для этого можно использовать различные материалы, но самый прекрасный вариант — полиуретан, он обладает хорошими качествами тепловой изоляции, при этом не боится влаги, прекрасно гасит шум воды, возникающий при нагреве, надежный и экологично безопасен.

Чтобы сделать бойлер собственноручно проще всего поместить бак-накопитель в бачок или корпус аналогичной формы чуть внушительных размеров и заполнить пространство между ними полиуретановой пеной из баллона.

Чтобы провести измерения и регулировки температуры бойлер оснащают термометром и термостатом. Подобный элемент не обязателен, но существенно увеличивает удобство использования нагревателя. Чтобы выполнить меньше внутреннюю коррозию, можно тоже встроить в бак магниевый анод, предназначенного для водонагревателей ТЭНового типа. Их продают в сервисных центрах обслуживания или в точках продажи бытовой техники.

Конструкция бойлера

Многих частных домовладельцев интересует вопрос: что это за устройство, каким образом в нем происходит нагревание воды. Изделие такого типа — крупная накопительная конструкция, не зависящая от стандартных источников энергии (газа, электросистемы), проще говоря, водонагреватель циркуляционного вида.

Внутри бака устанавливается спиралевидная труба — именно в ней циркулирует вода, нагреваемая котлом автономного отопления. Холодная вода поступает через трубу, расположенную снизу, равномерно нагревается в баке и подается пользователю через выходной трубопровод, который расположен вверху. Для максимального удобства к трубам подсоединены шаровые краны. Снаружи бак закрыт толстым слоем теплоизоляции.

Чертежи этого изделия весьма просты и легко читаются, если у вас есть хотя бы основы технического образования.

Как сделать бойлер косвенного нагрева своими руками

Принципы работы

Для сборки индукционного котла своими руками необходимо изучить, из чего он состоит и понять принципы его работы.

Устройство нагревается за счет энергии электромагнитного поля. Теплоноситель ее забирает на себя и преобразует в тепло.

Магнитное поле создается в индукторе (это цилиндрическая катушка с большим количеством витков). Проходя через нее, электричество создает вокруг себя напряжение. Магнитный поток движется по замкнутому кругу перпендикулярно электрическому полю. Переменный ток создает вихревые потоки и генерирует энергию в тепло. Передача электроэнергии нагревателю происходит без прямого контакта.

Как сделать бойлер косвенного нагрева своими руками

Индукционное тепло расходуется эффективно и экономно, поэтому вода при таком способе нагревания за короткий промежуток времени достигает высоких температур. Теплоноситель получает около 97% энергии.

Компоненты индукционного водонагревателя

Организация системы отопления в собственном доме с помощью индукционного котла не потребует ее серьезной перепланировки. В основе используется трансформатор, состоящий из первичной и вторичной обмоток.

Как сделать бойлер косвенного нагрева своими руками

Вихревые потоки образуются в первичной обмотке из электрической энергии и создают электромагнитное поле. Оно попадает на вторичную, которая несет функцию нагревателя.

Вторичная обмотка представляет собой корпус котла. В него входят такие элементы, как:

Как сделать бойлер косвенного нагрева своими руками

  • внешняя обмотка;
  • сердечник;
  • электроизоляция;
  • тепловая изоляция.

Для подвода холодной воды в устройство и отвода теплой в систему отопления к водонагревателю устанавливают два патрубка. Нижний монтируют на вводный участок, а верхний на отводящую горячую воду часть.

Тепло, которое создается котлом, отдается теплоносителю. Чаще всего в его качестве выступает вода, так как она способна быстро забрать тепло. За счет встроенного насоса горячая вода через патрубок поступает в отопительную систему. Жидкость постоянно циркулирует, поэтому перегрев оборудования не возможен. Подается остывшая вода, а отводится горячая.

Как сделать бойлер косвенного нагрева своими руками

При циркуляции отопительная жидкость вибрирует, что не дает откладываться накипи внутри труб. Устанавливать индукционный водонагреватель можно в любом помещении, так как в процессе эксплуатации не создается шум.

Инструкция первого пуска системы БКН

После того как БКН будет полностью обвязан с теплоносителем и линией подачи ГВС и опрессован на предмет утечек, приступают к его первому пуску:

  1. Открывают краны на подаче и обратке теплоносителя от внешнего источника нагрева.
  2. Открывают кран с горячей водой на смесителе и выпускают воздух до тех пор, пока из крана не пойдет ровный напор воды, после чего воду на смесителе перекрывают.
  3. Устанавливают температуру нагрева по терморегулятору и ожидают нагрев воды до нужной температуры или контролируют ее по показаниям стрелочного термометра.

В процессе нагрева еще раз проводят тщательный внешний осмотр конструкции на предмет плотности и проверяют теплоизоляционные качества бака.

Во время первого пуска контролируют время нагрева бойлера при максимальных параметрах теплоносителя, а также работу системы автоматики регулирования и безопасности.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Как сделать бойлер косвенного нагрева своими руками

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Как сделать бойлер косвенного нагрева своими рукамиГотовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Популярные статьи  Новое обновление Xbox подавление шума в чате и многое другое

Как сделать бойлер косвенного нагрева своими рукамиСхема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Как сделать бойлер косвенного нагрева своими руками

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Порядок изготовления бойлера

Чтобы сделать самодельный накопительный бойлер для нагрева воды понадобиться:

  • Устанавливаем емкость, которая предоставит нужный объем горячего водоснабжения.
  • Помещаем изготовленный змеевик своими руками из металлической трубы. Желательно из нержавеющей стали.
  • Оборачиваем бак слоем теплоизоляционного материала.
  • С помощью шланга и фитингов запитываем змеевик от отопления частного дома.
  • Таким же образом осуществляем монтаж подачи холодного водоснабжения, предварительно установив аварийный вентиль.
  • Монтируем обратный шланг с горячим водоснабжением к внутридомовой разводке.

Из чего и как сделать бак

Резервуар для содержания горячей воды можно изготовить собственноручно. Идеально подобрать бочку из нержавейки, также подойдут неиспользуемые баки из пластика или металла. Объем планируется, исходя из нужного количества горячей воды. В процессе создания конструкции понадобиться резак и сварочный аппарат.

Без базовых навыков электросварки и знаний принципов работы резаком изготовление бака для бойлера запрещается.

Изготавливаем бойлер из газового баллона своими руками. Использованный баллон необходимо поделить на две части и тщательно промыть промышленными веществами. Затем обрабатываем внутреннюю часть изделия слоем грунтовой краски.

Как сделать бойлер косвенного нагрева своими руками

  • LiveJournal
  • Blogger

В емкости проделываются отверстия: для подключения шланга холодного водоснабжения, отвода уже прогретой воды и два отверстия для монтирования змеевика. Подключение к автономному отоплению работоспособно в холодный сезон.

Теплоизоляция

В связи с тем, что водонагреватель своими руками разогревает воду до невысоких температур, рекомендуется обернуть бак теплоизолятором. Работы по утеплению внешних стенок сосуда осуществляют до финальной сборки конструкции. При отсутствии специальных материалов, для этого используют монтажную пену. Чтобы увеличить коэффициент полезного действия теплоизолятор покрывают слоем гидроизоляцией. Теплоизоляцию можно сделать из емкости большего диаметра, чем бак.

Изготовление змеевика

Позаботимся о создании конструкции змеевого устройства, чтобы сделать бойлер своими руками. Труба для приготовления устройства, должна обладать повышенным уровнем теплоемкости. Поэтому чаще всего змеевик создают из нержавеющих или металлических труб. Внутри бака их располагают в центре конструкции или вдоль стенок резервуара для воды.

Диаметр трубы и число витков, используемых для змеевика, зависят от объема бака.

В частности, промышленные водонагреватели оборудуются стальными трубами диаметром от 63 мм и выше. Для меньшего потребления понадобятся заготовки узких диаметров. Размеры змеевика положительно сказываются на скорости приготовления горячего водоснабжения. Однако такой принцип не стоит использовать для небольших емкостей, так как уменьшится количество нагреваемой воды в резервуаре. Змеевик нуждается в регулярном обслуживании и чистке от всяческих накоплений, которые возникают в процессе использования прибора косвенного нагрева.

Как сделать бойлер косвенного нагрева своими руками

  • LiveJournal
  • Blogger

Сборка и подключение конструкции

  1. В баке для воды проделываются три отверстия под резьбу диаметром ¾″. Привариваем штуцера к стенкам резервуара и вкручиваем в каждый из них по вентилю. Первый кран отвечает за подачу, второй – забор горячего водоснабжения, третий предназначен для регулирования давления внутри емкости и слива воды в период неиспользования нагревателя.
  2. Вставляем в бак готовый змеевик. На концах устройства просверливаются отверстия в стенках резервуара. И подключается разводка для подключения к системе отопления по принципу вентилей. Внутри емкости можно закрепить змеевик на сварку, но не сильно, чтобы в дальнейшем его можно было демонтировать.
  3. Проводим работы по герметичности змеевика. Каждый изгиб и стык тщательно обрабатывается специальным раствором. Проверяем целостность системы с помощью компрессора.
  4. Заканчиваем визуальное оформление конструкции. Бойлер своими руками может быть выкрашен в любой цвет. К прибору крепятся ручки. Устанавливается крышка с защелками в открытой части резервуара.
  5. Проводим утеплительные процедуры. Монтируем слой теплоизолятора.
  6. Остается установить бойлер своими руками. Как следствие осуществляем подключение холодного водоснабжения. Проверяем, как работает бойлер.

Изготовление змеевика

Для самостоятельного изготовления круглого стального змеевика используется трубогиб, но при необходимости обустраивается квадратный нагревательный элемент, все части которого представлены соединяемыми электрической сваркой, отрезками нержавеющей стальной трубы.

Как сделать бойлер косвенного нагрева своими руками
Уровень мощности нагрева рассчитывается в соответствии с формулой: Q = К х А х dT, где показатели представлены:

  • К — коэффициентом тепловой передачи;
  • А — площадью общей поверхности нагревательного элемента;
  • dT — температурной разностью теплового носителя и греющейся воды.

Размещение змеевика может осуществляться, как в центральной части резервуара, так и вдоль его стенок.

Конфигурация и размеры резервуара влияют на общее количество витков, а также диаметр нагревательного элемента.

В процессе эксплуатации водогрейного оборудования, отмечается накопление накипи и разных отложений на нагревательном элементе, поэтому периодическая чистка змеевика является обязательным мероприятием по обслуживанию бойлера.

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

  • Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
  • Ко дну привариваются ножки (если они предусмотрены).
  • Устанавливается ТЭН, если это было запланировано.
  • Затем змеевик подключается к контуру отопительной системы, согласно схеме.
  • Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

Популярные статьи  Странное новое соревнование в Genshin Impact: прохождение

Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма. Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя. Различные схемы обвязки бойлера Различают несколько основных способов обвязки устройства, которые бывают: С двумя циркулярными насосами Оба насоса предназначены для параллельной работы. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий.

Как сделать бойлер косвенного нагрева своими руками
Мы уже упоминали про трёхходовой клапан.

Как сделать бойлер косвенного нагрева своими руками
Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды. Общие требования Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования: На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера.

Как сделать бойлер косвенного нагрева своими руками
Обвязка котла с бойлером косвенного нагрева происходит следующим образом: Возле циркуляционного насоса врезают трёхходовой клапан. Внутреннее покрытие бака В дешевых бойлерах внутреннее покрытие бака выполнено эмалью или стеклокерамикой.

Как сделать бойлер косвенного нагрева своими руками
Нержавеющей стали. У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева. И в том и в другом случае есть горизонтальные и вертикальные модели. В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов. Помните о правильной настройке термостата!

Как избежать этих недочётов? Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Бойлер косвенного нагрева устройство, принцип работы и схемы подключения

Пошаговая инструкция сборки

После подготовки всех материалов, можно приступать к сборке:

  • В емкости проделываем два отверстия: для забора горячей воды сверху, и для поступления холодной воды снизу. Снабжаем эти отверстия шаровыми клапанами для удобства эксплуатации;
  • если конструкция предусматривает наличие тэна – делаем отверстие для него;

  • для установки змеевика привариваем сгонную гайку;
  • до самой верхней части бака устанавливаем трубку для горячей воды;
  • делаем отверстие для установки теплообменника;
  • выбираем способ монтажа бойлера (зависит от его объема), привариваем соответствующие крепления. Если у вас бойлер с тэном, который крепится снизу, конечно лучше навесить сам бойлер;
  • устанавливаем тэн с датчиком;
  • подсоединяем бойлер к общей системе отопления, не забыв при этом установить обратный клапан на подаче холодной воды.

Электрический косвенный нагреватель

Использование ТЭНа не относится к косвенным способам нагрева, поскольку присутствует прямой контакт воды с первичным источником тепла. Исключение составляет индукционный водонагреватель. Жидкость получает энергию как бы виртуально, не касаясь внутреннего термоэлемента. Собственно, его вообще нет в конструкции.

Главное преимущество системы в том, что нагрев происходит не за счет прямого теплового контакта с источником электрической энергии, а с помощью вихревых токов. Потери на коэффициент теплопередачи минимальны, КПД стремится к 100%. При этом, нагревается как металлическая труба, так и непосредственно жидкость (если она достаточно теплопроводна). Кроме того, проточные индукционные нагреватели существенно безопаснее бойлеров с традиционным электрическим нагревателем: нет контакта воды с подключенным к электросети элементом.

Недостаток очевиден: для нагрева требуется подключение к электропитанию. То есть, вариант косвенного нагрева с помощью дровяного (газового) котла не работает. Помещение должно быть электрифицировано.

Сборка и подключение конструкции

Все элементы бойлера готовы, осталось собрать изделие и подключить его.

  • К отверстиям для входной и выходной труб крепятся краны. Лучше всего, если труба с холодной водой будет установлена снизу бака, а для подачи горячей – сверху емкости.
  • Монтируется патрубок слива. Его удобней всего расположить в самом низу бака. В случае необходимости из емкости можно будет полностью слить воду.
  • Приварить к стенке бака отрезки трубы с резьбовым соединением.
  • Установить змеевик вдоль емкости или по ее центру и припаять к входной и выходной трубе.
  • Трубки обязательно проверяются на герметичность. Для этого змеевик слегка смачивается водой, перекрывается одно отверстие и компрессором в другое отверстие подается сжатый воздух. При отсутствии герметичности все пропаивается еще раз.
  • Сверху емкость бройлера, сделанного своими руками, следует закрыть крышкой на защелках и утеплить ее изолирующим материалом.
  • Для установки изделия можно использовать кронштейны. К баку приварить сделанные из уголка металлические «ушки» и прикрепить конструкцию в надежном месте.
  • Если бройлер будет стоять, то к его дну следует приварить опоры.
  • Змеевик подключается к контуру отопительной системы.
  • Трубы разводятся в ванную или кухню.

Бройлер косвенного нагрева своими руками готов к использованию. Подходит этот вариант конструкции для получения горячей воды только в период отопительного сезона. На другое время в бак можно установить электрический ТЭН и подогревать воду с помощью электроэнергии.

Для дач и частных домов можно своими руками сделать конструкцию на дровах.

Оцените статью
Олег Альметьев
Как сделать бойлер косвенного нагрева своими руками
Кабан Valheim как приручить и разводить строительство загона
