Самодельный циклонный фильтр для пылесоса: руководство к действию

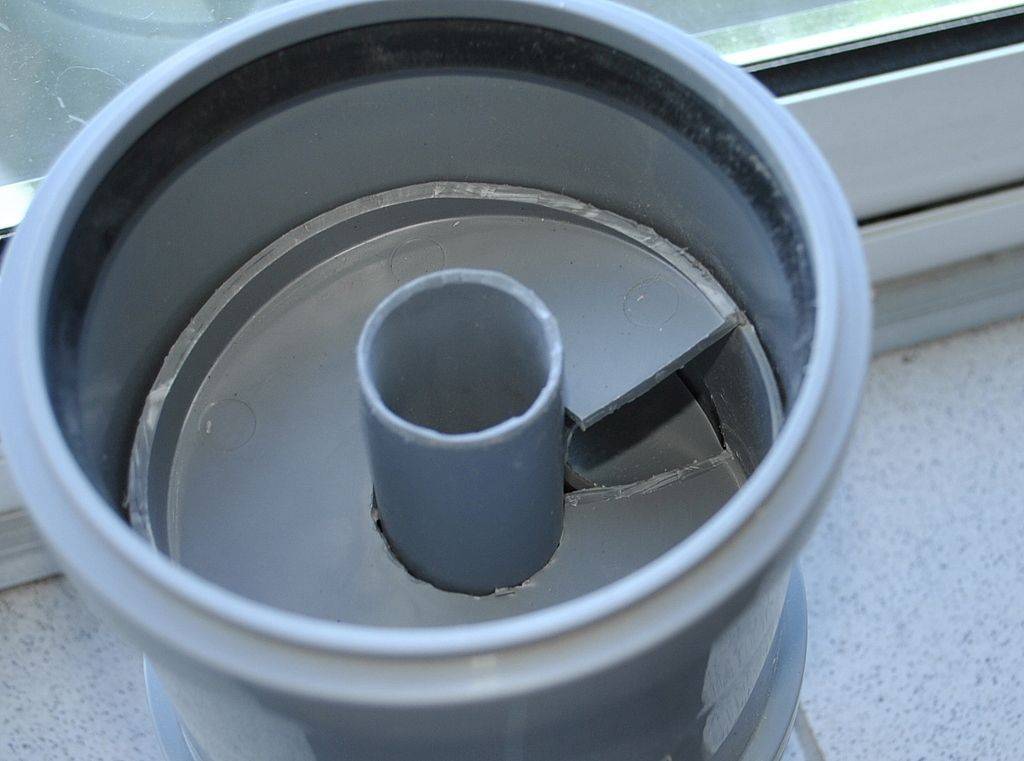

Из канализационных труб

Как ни странно, канализационная труба ‒ отличный материал для изготовления циклонного фильтра.

Понадобится: канализационная труба с диаметром 110 мм, гофрированная труба на 50 мм, канализационный отвод или колено с углом 90º, цилиндрическая емкость диаметром 20 мм и более: пластмассовое ведро или канализационная муфта с заглушкой.

Самодельный циклонный фильтр для пылесоса: руководство к действию

Канализационная муфта

Последовательность действий выглядит так:

  1. Берут трубу на 110 мм. В боковой стенке трубы, чуть ниже раструба, вырезают отверстие под колено на 90º.
  2. Колено на 90º вставляют таким образом, чтобы его отверстие было направлено в сторону, противоположную раструбу. Труба располагается раструбом вверх, значит, отверстие колена смотрит вниз. Все стыки герметизируют.
  3. Берут заглушку для трубы на 110 мм, посередине вырезают отверстие, отступив на 1 см от края. Должна остаться кромка шириной 1 см.
  4. Готовят цилиндрическую емкость, которая будет служить контейнером для мусора. Можно использовать пластмассовое ведро с крышкой или канализационную муфту.
  5. В крышке емкости вырезают отверстие такого же размера, как в заглушке.
  6. Заглушку закрепляют на крышке емкости, совместив отверстие к отверстию. Их фиксируют по оставленной кромке с помощью герметика или жидких гвоздей.
  7. Соединяют все элементы между собой. Внизу располагается емкость, к ней крепится труба на 110 мм, закрытая сверху заглушкой.

К заглушке сверху подсоединяется шланг от пылесоса. Сбоку, к колену на 90º, подсоединяется гофрированная труба для сбора мусора.

Сделать фильтр циклонного типа для уборки строительных и других отходов в домашних условиях несложно. Это не требует дополнительных навыков, а материалы можно найти в любом доме или приобрести за небольшую стоимость.

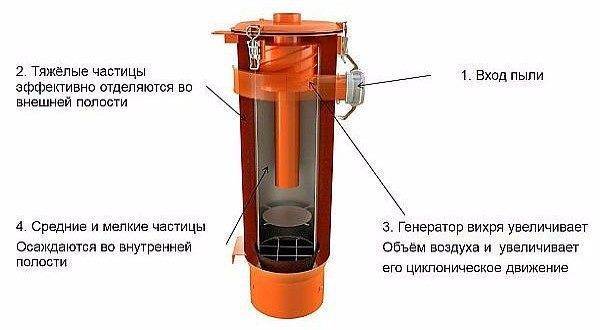

Как устроен циклонный сепаратор?

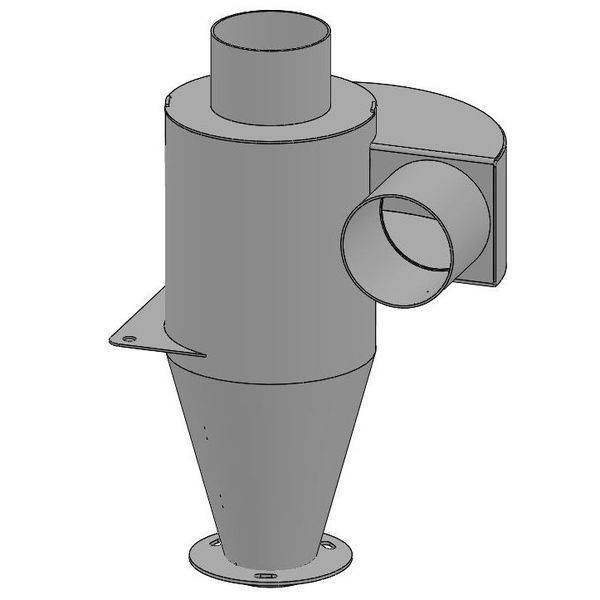

Внешне циклонный сепаратор можно охарактеризовать как сосуд цилиндрический формы, нижняя часть которого имеет конусообразное исполнение. Верхняя часть сосуда содержит два отверстия – входное и выходное, через которые, соответственно, входит и выходит поток воздуха.

Внизу сосуда – по обрезу конусной части — также есть отверстие, сквозь которое выходит отсеянный (отфильтрованный) мусор.

Одно из верхних отверстий (входное) оборудуется каналом, за счёт которого входящий поток воздуха поступает в циклон по касательной линии.

Учитывая цилиндрическую форму конструкции, входящий поток движется по кругу, создавая эффект завихрения. Образующаяся при этом центробежная сила выбрасывает на периферию содержащиеся в потоке взвешенные частицы.

Классическое исполнение циклонного сепаратора: входной и выходной каналы, корпус (цилиндрический конусный) верхнего и нижнего циклона; фильтр и мусоросборник

Другое отверстие – выходное, также имеет канал, но расположенный строго перпендикулярно относительно входящего канала.

Благодаря такому расположению второго канала, движение воздуха меняется с вихревого состояния на строго вертикальное, что исключает захват уже отсеянных взвешенных частиц.

В свою очередь, отсеянные частицы мусора, оказавшись на периферии, смещаются по стенкам сосуда вниз, достигают конусной части и через выходное отверстие попадают в сборник мусора. Вот, собственно, весь простейший принцип работы циклонного сепаратора.

Это интересно: Горизонтально-фрезерный станок — назначение и разновидности

Как устроен и работает циклон?

Самодельный циклонный фильтр для пылесоса: руководство к действию

Чтобы правильно изготовить циклон, надо знать его устройство и принцип работы. Состоит фильтр из емкости для сбора мусора, в стенки которой на разных уровнях вмонтирован входящий и выходящий патрубок.

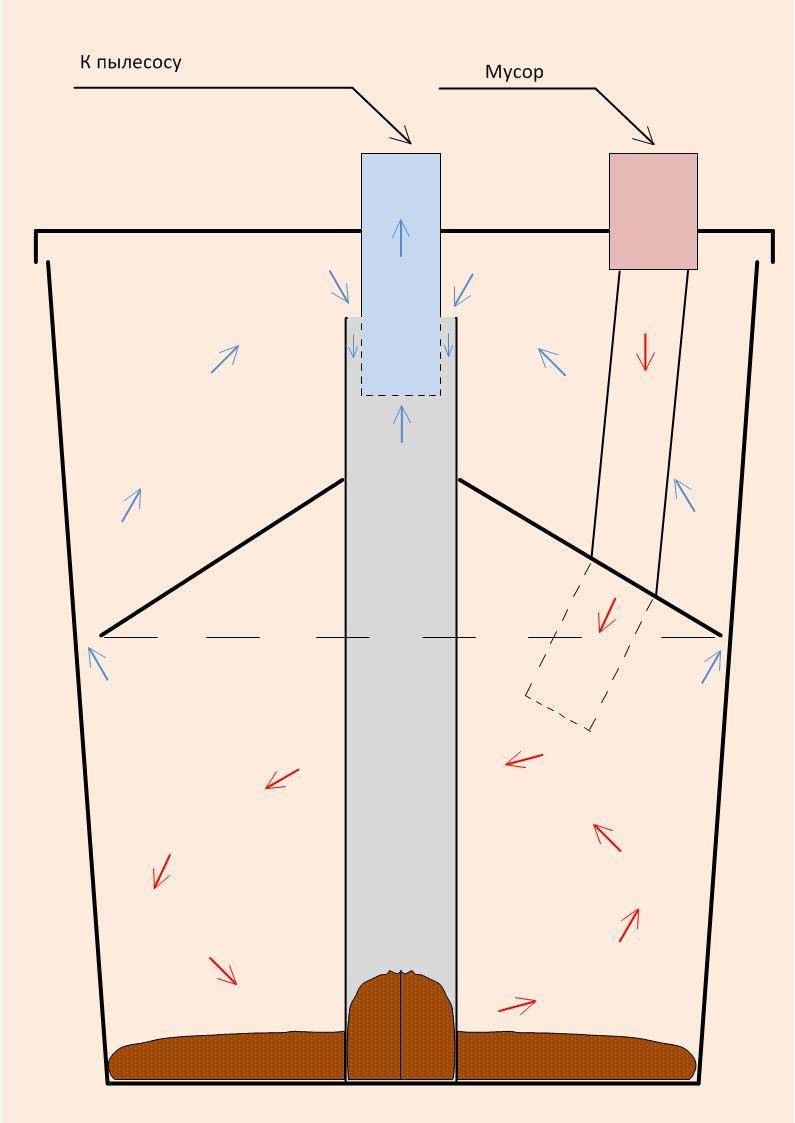

Принцип работы самодельной конструкции показан на схеме:

  1. Через патрубок для забора мусора всасывается грязный воздух. Подключается вход гофрированным шлангом к телескопической трубке со щеткой или другой насадкой.
  2. Цилиндрический корпус принимает поступающий мусор.
  3. За счет того, что входящий патрубок установлен наискось относительно стенок корпуса, внутри цилиндра создается воздушное завихрение.
  4. Центробежная сила прижимает мусор к стенкам емкости.
  5. Под собственным весом тяжелые частицы оседают на дно.
  6. Воздух из цилиндра попадает в мембранный фильтр.
  7. Пройдя фильтрацию, чистый воздушный поток выходит через патрубок и направляется по гофрированному шлангу в пылесос.

За счет воздушного завихрения большая часть пыли оседает на дне циклона. Мембранный фильтр практически не загрязняется, но он нужен для защиты вентилятора пылесоса от загрязнения. При изготовлении самоделки особых расчетов не делают. Для бытового пылесоса мощностью от 1500–3000 Вт подойдет любая цилиндрическая емкость объемом 3–10 л.

Строительный пылесос из старого бытового

Если постоянно имеешь дело с техникой, становятся понятными особенности конструкции и принципы работы.

И при необходимости уже не будешь тратить деньги на брендовый строительный пылесос, а за пару вечеров смастеришь устройство, по характеристикам не уступающее раскрученному «уборщику».

Так поступил и автор строительной модели, работающей на основе вышедшего из строя пылесоса «Вихрь». Предлагаем познакомиться с процессом изготовления строительного пылесоса.

При изготовлении самоделки следует учесть особенности помещения и некоторые нюансы подборки и крепления отдельных элементов конструкции. Далее приведены полезные рекомендации для сборки пылесоса.

Что понадобится для переделки?

Буквально все изделия, участвующие в модернизации, уже были использованы, следовательно, не требуют затрат на приобретение. Если каких-то деталей не нашлось под рукой, их можно купить за копейки на интернет-площадке распродаж или найти на свалке.

Правда рекомендуется все-таки использовать новый фильтр – для качественной работы пылесоса, а также прикупить некоторые мелочи: розетку, детали для электроплаты, провода, крепежные элементы.

Общие расходы на закупку новых деталей составили 800 руб., причем самым дорогим элементом оказалась розетка – 350 руб. Детали для платы обошлись в 250 руб., фильтр – 200 руб.

Кроме перечисленных деталей потребуется розетка, кусок резинового автомобильного коврика для прокладки, инструмент для работы:

  • дрель с набором коронок и сверл;
  • шуруповерт;
  • электролобзик;
  • карандаш с линейкой, циркуль.

В качестве крепежных элементов будут не только саморезы, но и болты, поэтому для затягивания гаек потребуются ключи нужного размера. Для подключения отдельных элементов – переключателя, электронной платы и сетевого кабеля – заранее необходимо начертить схему.

Для того чтобы усовершенствование старого прибора порадовало успешным результатом, нужно знать, как работает пылесос. Так домашнему мастеру будет понятней, что и с какой целью он модернизирует.

Пошаговая инструкция по изготовлению

Когда все детали будущего агрегата и инструменты подготовлены, можно приступать к сборке. Но для начала нужно соблюсти нормы техники безопасности – надеть спецодежду, рабочие перчатки.

  1. Шаг 1 – установка розетки. Коронкой диаметром 42 мм просверливаем отверстие в верхней части крышки. Между розеткой и корпусом кладем резиновую прокладку, вырезанную из автомобильного коврика. Для крепления используем саморезы.
  2. Шаг 2 – монтаж электросхемы. На крышке просверливаем маленькие отверстия под тумблер и для крепления схемы. Плата не должна касаться корпуса, поэтому ее устанавливаем на стойки, вырезанные из авторучки.
  3. Шаг 3 – крепление тумблера. В результате на внешней стороне крышки должны быть установлены переключатель и розетка для электроинструмента, на внутренней – электронная плата.
  4. Шаг 4 – присоединение кабеля питания. Кабель лучше припаять, при этом два провода – к переключателю, а третий заземляющий идет на большой крепежный винт, к которому уже подключена «земля» от розетки. Это необходимо для заземления прибора.
  5. Шаг 5 – фиксация фильтра. В днище пылесборника и в крышке бака вырезаем отверстия 95 мм, по окружности высверливаем отверстия для винтов, выпиливаем из фанеры заглушку, стягиваем все детали винтами. Фильтр закрепляем шпилькой на планке.
  6. Шаг 6 – установка всасывающего патрубка. Коронкой 57 мм высверливаем в верхней части бака отверстие. Вставляем в него заранее собранный патрубок с фланцем, который можно сконструировать из куска канализационной трубы.
  7. Шаг 7 – сборка пылесоса. Устанавливаем бачок для сбора мусора, закрываем его крышкой так, чтобы фильтр находился внутри. Затем присоединяем часть старого пылесоса с двигателем, стягиваем металлическим хомутом.
  8. Шаг 8 – подключение шланга. Вместо шланга можно использовать сантехническую гофротрубу. Вставляем ее в присоединяющий патрубок, затем включаем агрегат. Тестирование можно провести, убирая песок или опилки.
Популярные статьи  Как поменять лампочку в холодильнике и какие бывают лампы

Во время тестирования нужно обратить внимание на силу всасывания и герметичность мусоросборника. Если детали будут примыкать друг к другу неплотно, мощность агрегата заметно снизится. Но необходимо произвести еще одно тестирование – с электроинструментом

Но необходимо произвести еще одно тестирование – с электроинструментом.

Вставляем вилку электролобзика или дисковой пилы в розетку на корпусе, включаем инструмент. Вместе с ним должен автоматически заработать и пылесос.

Циклонные фильтры в пылесосе: плюсы и минусы технологии

Любая технология, даже самая передовая, обладает своими положительными и отрицательными сторонами, которые не всегда являются недоработкой инженеров и создателей, но могут вытекать из физического смысла изобретения. Пылесосы циклонного типа не лишены плюсов и минусов.

Преимуществами технологии можно считать следующие параметры:

  • отсутствие мешка пылесборника, что обеспечивает удобство использования, поскольку при опустошении достигается высокая гигиеничность в силу отсутствия прямого контакта с содержимым резервуара;
  • прочность пластикового фильтра. При уборке обычной пыли, которая лишена предметов с острыми краями, вероятность повреждения пылесборника минимальная, в отличие от бумажного мешка, изнашивающегося со временем.
  • поддержание постоянной мощности всасывания. Приборы, оснащенные мешками для сбора пыли, при забивании последнего имеют обыкновение существенно терять силу забора воздуха. Поскольку в циклонных пылесосах Самсунг с фильтром на ручке или иных других моделях на пути воздушного потока не существует преград, то мощность остается неизменной;
  • экономичность, вытекающая из отсутствия необходимости менять мешки для сбора пыли;
  • долговечность;
  • размеры. В сравнении с пылесосами, оснащёнными водяными фильтрами или имеющими функцию влажной уборки, циклонные модели обладают значительно меньшими габаритами и справиться с ними может даже ребенок;
  • визуальный контроль. Поскольку резервуар для сбора мусора изготавливается из прозрачного пластика, то в случае засасывания небольшой, но нужной вещи, её легко найти.

К СВЕДЕНИЮ!

Несмотря на прочность пластика, применяемого для изготовления контейнера, со временем на нем могут появляться царапины, поскольку пыль и мусор движутся внутри с немалой скоростью.

Но несмотря на преимущества, подобные устройства обладают рядом недостатков, в частности:

  • проблема со сбором мелкофракционного и лёгкого мусора. Конструкция циклона не позволяет провести качественный сбор перьев, пуха, шерсти домашних животных, волос и ниток. Если предполагается, что данный тип мусора будет превалирующим при уборке, тогда следует выбирать иные типы приборов;
  • накопление статического электричества. Центробежная сила, приводящая к постоянному трению воздуха с пылью о стенки резервуара, способствует тому, что с течением времени наблюдается накопление статики, которая передается на части прибора. При прикосновении существует риск получения несильного, но неприятного разряда;
  • зависимость всасывания от стабильности поступления воздушного потока. Если в процессе уборки происходит перекрывания всасывающей трубки (например, при чистке мебели или штор), наблюдается резкое сокращение потока воздуха, что приведет к оседанию пыли на фильтре и его засорению;
  • создание шума крупными частицами. Если в мусоре встречаются большие частицы, то при появлении в резервуаре они могут привести к созданию неприятного шума. Также крупный мусор может стать причиной появления царапин на стенках;
  • повышенный уровень шума. Поскольку циклон функционирует посредством создания центробежной силы воздушного потока, то при постоянном всасывании наблюдается создание повышенного уровня звука;
  • цена. Циклонные модели стоят несколько дороже традиционных аналогов, а если выбирать пылесосы, оснащенные дополнительными функциями, то придется быть готовым доплачивать за комфорт и удобство.

Перед решением купить пылесос с циклонным фильтром, рейтинги и отзывы будут не единственным определяющим фактором

Преимущества и недостатки также следует принимать во внимание, определяя, насколько именно этот тип будет оптимальным для целей конечного пользователя

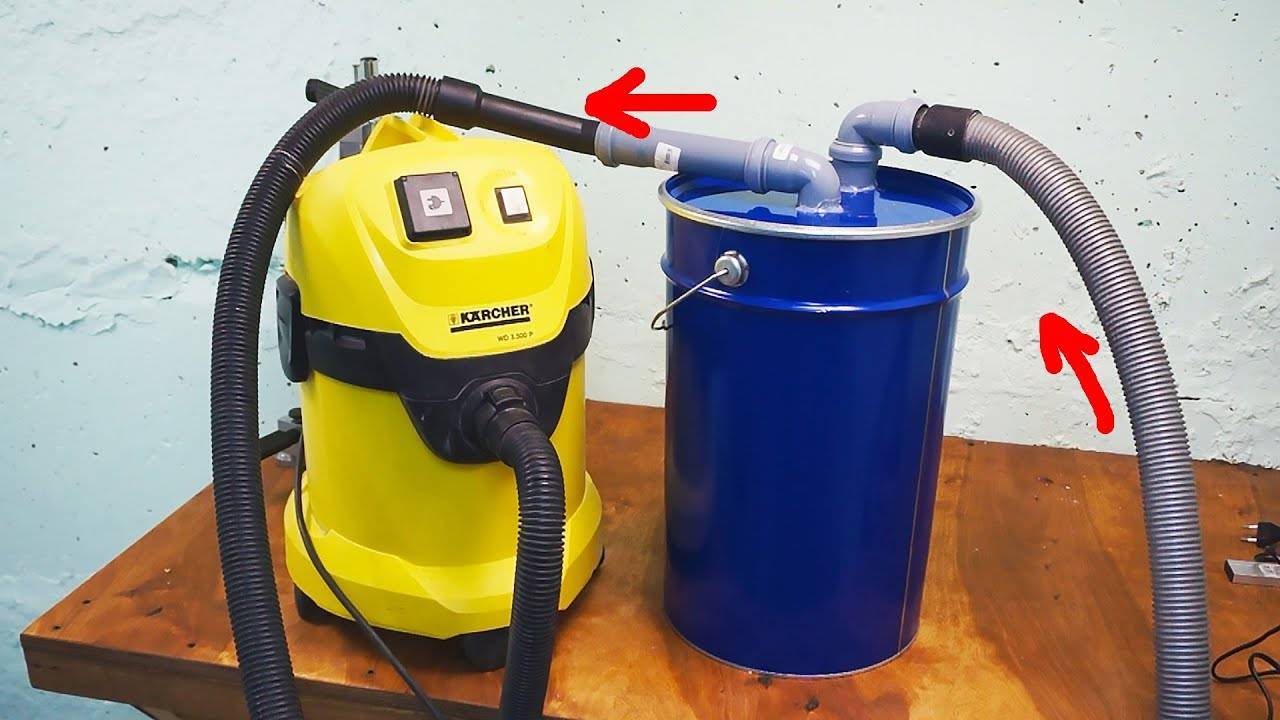

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

  • Дорожный конус;
  • Трубы пластиковые (примерно 40 мм)
  • Угол на 45 градусов;
  • Фанера;
  • Кусочки ЛДСП;
  • Клеевой пистолет и стержни;
  • Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Популярные статьи  Настройка и подключение морозильной камеры (до и после разморозки)

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

  • масляный фильтр;
  • пластиковое ведро;
  • канализационные ПВХ колена на 45° и 90°.
  • труба сечением 40 мм и длиной 1 м;
  • гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

  1. По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
  2. Замазываем щели герметиком.
  3. В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
  4. В качестве соединительного элемента с коленом используем гофру.
  5. Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

  • дорожный конус;
  • круглые деревянные палочки;
  • большую емкость;
  • пластиковые колена диаметром 50 мм на 45° и 90°;
  • кусок ПВХ трубы 50 мм;
  • гофрированную трубу;
  • толстую фанеру;
  • крепеж.

Изготавливаем фильтр таким образом:

  1. Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
  2. Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
  3. Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
  4. Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
  5. Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
  6. Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
  7. Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

  • 2 гофрированных шланга к пылесосу;
  • ПВХ трубы диаметром 40 и 100 мм;
  • лист металла толщиной 0,2-0,5 мм;
  • 2 пластиковые бутылки на 2,5 л и одна на 5 л;
  • ножницы по металлу;
  • электродрель со сверлами;
  • заклепочник;
  • термопистолет с клеем.

Изготавливаем фильтр таким образом:

  1. От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
  2. Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
  3. Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
  4. Спираль помещаем в большую трубу и оставляем немного выступ наружу.
  5. В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
  6. Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
  7. Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
  8. Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
  9. Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Разница между мокрым и сухим циклоном

Для создания закрученного потока главное требование — чтобы попадающий в ёмкость воздух не следовал по кратчайшему пути к вытяжному отверстию. Для этого входной патрубок должен иметь специальную форму и быть направленным либо ко дну ёмкости, либо по касательной к стенкам. Вытяжной канал по аналогичному принципу рекомендуется делать поворотным, оптимально, если он будет направлен к крышке устройства. Ростом аэродинамического сопротивления из-за изгибов труб можно пренебречь. Как уже говорилось, циклонный фильтр потенциально способен удалять и жидкие отходы. С жидкостью всё обстоит несколько сложнее: воздух в трубе и циклоне частично разреженный, что способствует испарению влаги и её разбиению на очень мелкие капли. Поэтому входной патрубок нужно располагать как можно ближе к поверхности воды или даже опускать под неё.

В большинстве моющих пылесосов воздух подаётся в воду через диффузор, таким образом любая содержащаяся в нём влага эффективно растворяется. Однако для большей универсальности с минимальным количеством переделок использовать такую схему не рекомендуется.

Корпус циклона своими руками

Из 20-мм фанеры фрезером с циркулем вырезал круги основания (фото 10). Из кровельного листа согнул верхний корпус-цилиндр, прикрутил саморезами к фанерному основанию, стык проклеил двухсторонним скотчем, стянул лист двумя стяжками и проклепал вытяжными заклёпками (фото 11). Таким же образом изготовил нижнюю коническую часть корпуса (фото 12). Далее

в цилиндр вставил трубы, применил полипропиленовые для наружной канализации 0 160 мм, проклеил их термоклеем (фото 13). Всасывающей трубе заранее с внутренней стороны цилиндра придал прямоугольную форму. Предварительно нагрел её феном, вставил в неё деревянную оправку прямоугольного сечения и остудил (фото 14). Таким же образом согнул корпус для воздушного фильтра. Кстати, фильтр применил от КамАЗа из-за большой площади фильтровальной шторы (фото 15). Соединил верхний цилиндр и нижний конус, прикрутил сверху улитку, под-

соединил воздушный фильтр с помощью полипропиленовых отводов к улитке (фото 16). Собрал всю конструкцию, под опилки поставил пластиковую бочку, соединил с нижним конусом прозрачной гофротрубой, чтобы видеть уровень заполнения. Провёл испытания самодельного агрегата: подключил его к фуговальному станку, от которого стружки больше всего (фото 17). Испытания прошли на ура, на полу ни соринки! Проделанной работой остался очень доволен.

Популярные статьи  Духовой шкаф рядом с холодильником можно ли устанавливать

Ссылка по теме: Как и какой выбрать компрессор для работы по дому и в мастерской.

Как сделать циклонный фильтр самостоятельно: пошаговое руководство

В случае с циклонным фильтром можно сэкономить, создав его самостоятельно из подручных материалов.

Подготавливаем инструменты и материал

Для работы вам потребуется:

  • пластиковая труба диаметром 50 мм и длиной до 150 мм;
  • кусок фанеры;
  • шланг стандартного пылесоса;
  • два ведра 5 л и 10 л;
  • сантехнический уголок 30 градусов;
  • электрическая дрель с коронкой и различными сверлами;
  • линейка;
  • строительный циркуль;
  • карандаш;
  • электролобзик;
  • струбцина;
  • канцелярский нож.

Изготавливаем корпус

  1. Возьмите нож, и обрежьте борта у 5 л ведра.
  2. Переверните емкость вверх дном, разместите на листе фанеры и расчертите карандашом по окружности.
  3. При помощи строительного циркуля отметьте 30 мм к периферии, начертите еще один круг и вырежьте электролобзиком.
  4. Сделайте фигуру под кольцо. Для этого расчертите еще один круг при помощи ведра: условно обозначьте нижнюю точку и при помощи циркуля сделайте разметки по диагонали примерно 100 мм в обе стороны.
  5. Возьмите коронку диаметром 50 мм и в отмеченных точках сделайте отверстия, но только чтобы они не выходили за пределы обозначенного кольца.
  6. От основного кольца отмерьте 50 мм и расчертите круг, точки которого будет соприкасаться с вырезанными отверстиями.

Соединяем заготовки

Вырезанное кольцо насадите на 5 л ведро в верхней части, где были отрезаны борта и закрепите саморезами изнутри

Важно загерметизировать все щели и отверстия между деталями, поэтому используйте больше креплений по окружности. Крышку 10 л ведра вырежьте точно по центру и закрепите на цилиндре саморезами

Монтируем входной патрубок

В противоположной стороне от отверстия цилиндра нужно закрепить патрубок. Для этого отступите от дна 10 мм и при помощи коронки 50 мм сделайте входное отверстие. Для большего уплотнения сантехнического уголка вырезанное отверстие сделайте в виде капли. Затем при помощи герметика и самореза зафиксируйте уголок.

Второй патрубок устанавливается аналогичным способом. Пластиковую трубу 50 мм диаметром и 100–130 мм в длину, нужно вставить по центру днища цилиндра. Из фанеры можно вырезать небольшой квадрат и сделать отверстие 50 мм при помощи коронки, затем вставить в него трубу и закрепит герметиком.

Монтируем фигурный элемент

Основной момент процедуры – монтаж фигурного элемента из фанеры, поскольку именно он будет создавать завихрение в цилиндре. Закрепите пластину в 10 мм от края открытой части цилиндра, при этом фигурный элемент не должен соприкасаться с патрубком

С внешней стороны закрепите плотно прилегающую часть пластины при помощи самореза, при этом важно, чтобы она была расположена строго горизонтально

Окончательная сборка

Заключительный этап сборки подразумевает под собой соединение уже готовых частей, а именно сам цилиндр и большое ведро. Плотно лечь поможет ранее смонтированная крышка большого ведра. Общая высота конструкции будет составлять 45–60 см.

Как подключить самодельный циклон

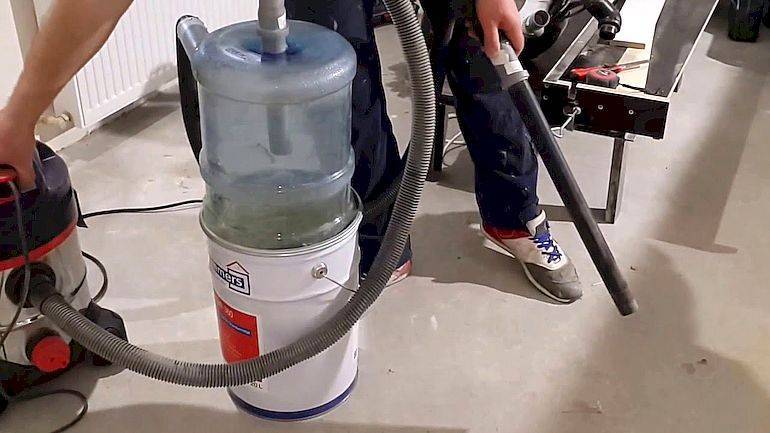

Гофрированный шланг от какого-либо рабочего инструмента вставьте во входное отверстие, а в выходное отверстие вставьте трубку от пылесоса, вместо рабочей насадки. Перед работой запустите пылесос, а потом уже инструмент. Стружка или мусор будет проходить по гофрированной трубе прямиком в самодельный циклонный фильтр. В цилиндре будет происходить отсеивание мусора, и чистый воздух выйдет через выхлоп пылесоса.

Самодельный циклон для пылесоса, пример изготовления

Задача ставилась сделать строительный пылесос, используемый при обработке дерева. Соединенный с электрорубанком или фрезером пылесос мембранного типа моментально забивался, и приходилось много раз очищать его, отвлекаясь от работы.

Если вы плотничаете в квартире, проблема мелкой древесной пыли может стать серьезным препятствием. Поэтому был разработан и собран циклон из подручных материалов, по аналогии с промышленными аналогами.

Что потребуется для изготовления подобного приспособления:

Самодельный циклонный фильтр для пылесоса: руководство к действию

  • Полиэтиленовая бочка для жидкости, объемом 3-5 л;
  • Воздушный фильтр вытянутой цилиндрической формы, от автомобиля;
  • Канализационная труба, соответствующая диаметру ваших шлангов от обычного пылесоса;
  • Гофрированный шланг аналогичного диаметра;
  • Стальные полосы, обрезки, уголки для создания кронштейнов, арматуры;
  • Фанера 6-8 мм для основания;
  • Винты, гайки, герметик;
  • Женский чулок.

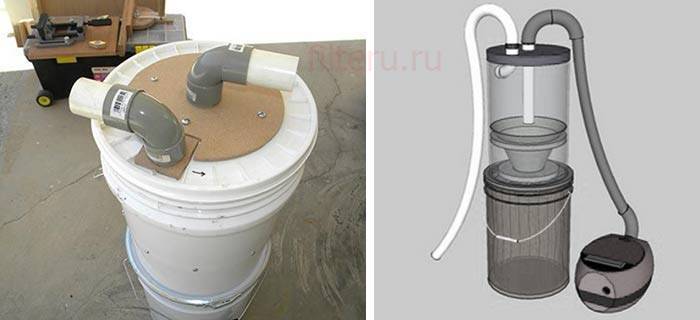

Крепим на крышке емкости кронштейн для воздушного фильтра. Его можно вырезать из стальных полос.

Фильтр должен плотно прилегать к крышке, иначе грязный воздух будет попадать в выходной патрубок.

Сверху герметично крепим выходной патрубок, через который очищенный воздух будет попадать в основной пылесос. Мембранный фильтр заводского пылесоса следует оставить. Это не сильно уменьшит мощность потока, но убережет вентилятор от загрязнения.

Самодельный циклонный фильтр для пылесоса: руководство к действию

Вокруг воздушного фильтра имеет смысл установить отбойник для мусора. Он изготавливается из оцинкованной жести, и отбивает легкие частицы, которые не сразу опадают под воздействием центробежной силы. Это позволит не так часто вытряхивать фильтр.

Для этих же целей на поверхность можно натянуть женский чулок. Он защитит поры фильтра от попадания крупных и легких частиц мусора (бумага, тонкая стружка).

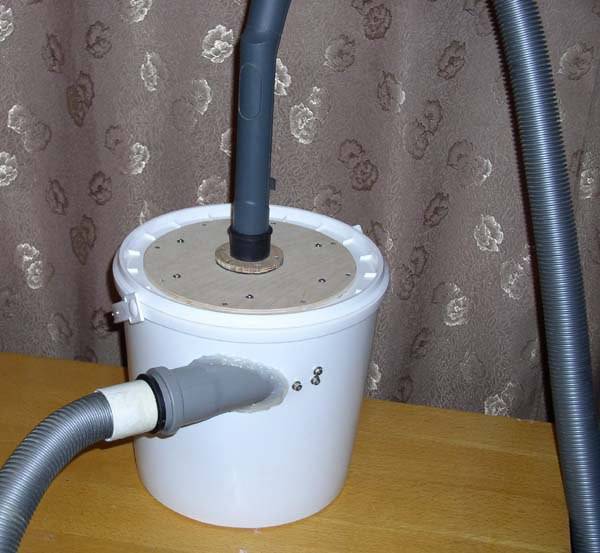

Входной патрубок располагается по касательной к стенке, и немного наклонен в сторону днища. Воздух с мусором сразу будет направлен по требуемой траектории.

Самодельный циклонный фильтр для пылесоса: руководство к действию

Чтобы стенки емкости не схлопывались от создаваемого вакуума, их можно усилить стальной полосой. Все-таки пластиковая бочка не рассчитана на такие нагрузки, слишком тонкий материал.

Важно! Все места крепления патрубков, винтовых соединений тщательно герметизируются. Малейшая щель для воздуха резко снизит вакуумный эффект, и поток воздуха не будет качественно закручиваться вдоль стенок емкости.. Поскольку конструкция получилась габаритной, изготавливаем станину из фанеры

Для удобства оснащаем ее поворотными колесиками

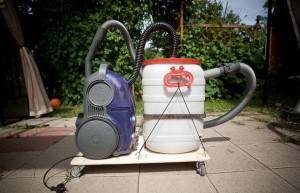

Поскольку конструкция получилась габаритной, изготавливаем станину из фанеры. Для удобства оснащаем ее поворотными колесиками.

Самодельный циклонный фильтр для пылесоса: руководство к действию

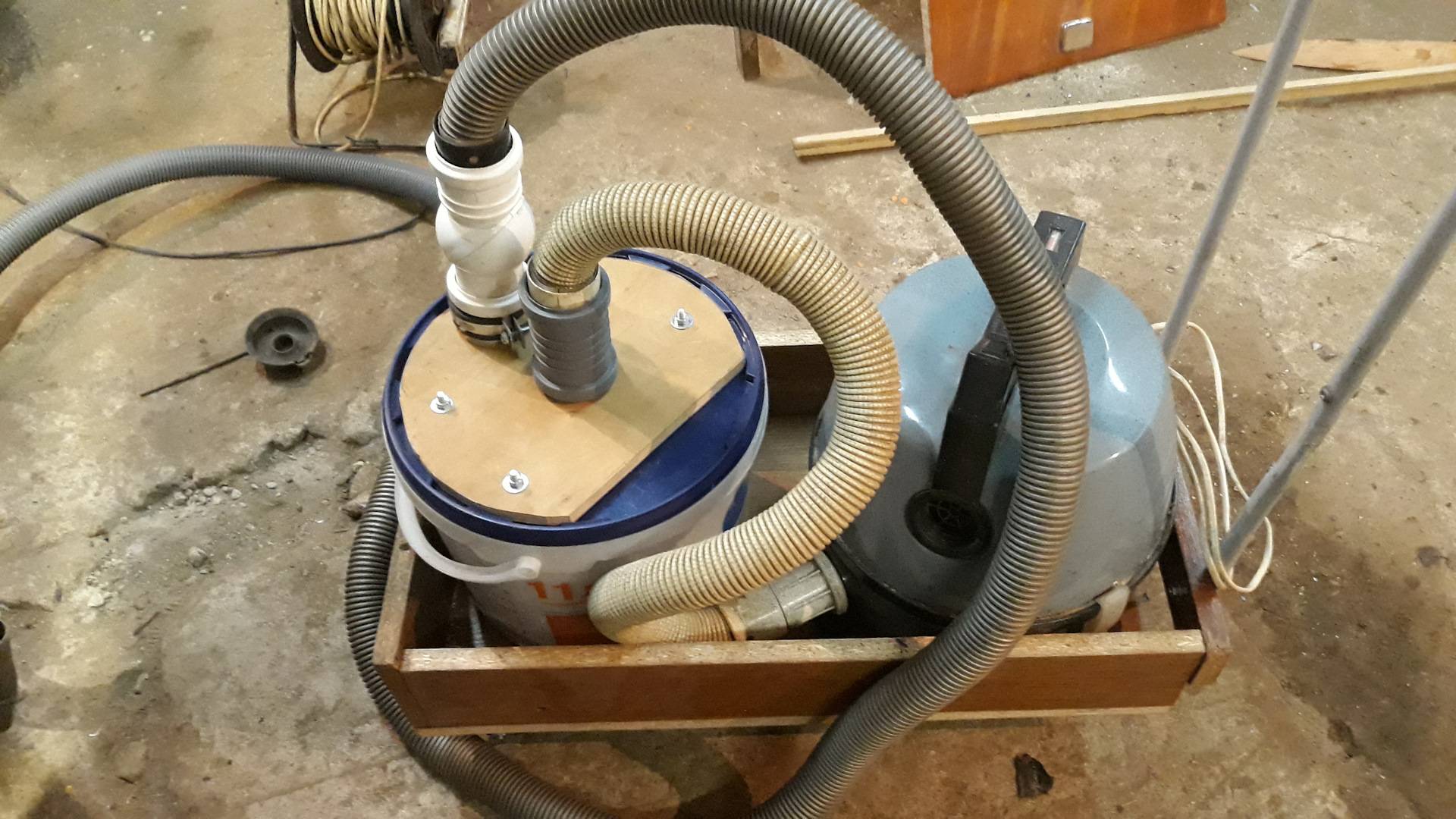

Надежно крепим пылесос и построенный фильтр к станине. Крепление должно обеспечивать легкий демонтаж, для очищения бочки от накопленного мусора.

Самодельный циклонный фильтр для пылесоса: руководство к действию

Проводим испытания. Весь мусор собран на дне емкости. Оба фильтра практически чистые, несмотря на наличие легких опилок, и строительной пыли. Все это под действием центробежной силы прижималось к стенкам и осыпалось в бочку.

Самодельный циклонный фильтр для пылесоса: руководство к действию

Оцените статью
Олег Альметьев
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Самодельный циклонный фильтр для пылесоса: руководство к действию
Можно ли брать фен в самолет как ручную кладь?
