Ремонт и отключение газовой плиты своими руками

Причины автовключения электроподжига

Как выясняется с учетом практического опыта, самопроизвольные щелчки зажигалки газовой плиты в большинстве случаев никак не связаны именно с электронной схемой блока зажигания.

Одна из многочисленных конструкций кнопок-зажигалок газовых плит. Традиционно пластиковый корпус и металлизированная контактная группа – идеальные условия для образования оксидных спаев. Однако есть более качественные, но дорогие конструкции

Причины появления неконтролируемой искры кроются в другом месте. Часто местом образования такого дефекта является внутренняя область кнопки управления поджигом.

Причина #1 — влага внутри кнопки управления

Наверняка владельцам газовых плит приходилось сталкиваться с неконтролируемыми щелчками розжига на газовой плите после мытья и чистки бытовой техники.

Скорее всего в процессе мойки какое-то количество воды попало на кнопку управления зажиганием, в результате часть влаги проникла внутрь.

Вид одной из конструкций кнопки-зажигалки изнутри. При таком размещении проводников даже небольшого количества влаги, нагара, сажи и т.п. достаточно, чтобы образовалось короткое замыкание между контактами

Учитывая, что через цепь кнопки зажигания подаётся высокое напряжение разряда, достаточно небольшого количества влаги, чтобы появилась неконтролируемая искра на разряднике газовой плиты.

Обычно дефект неподконтрольной искры зажигалки в таких случаях исчезает через какое-то время. Влага внутри кнопки высыхает, фактор короткого замыкания пропадает, соответственно, прекращаются самопроизвольные щелчки.

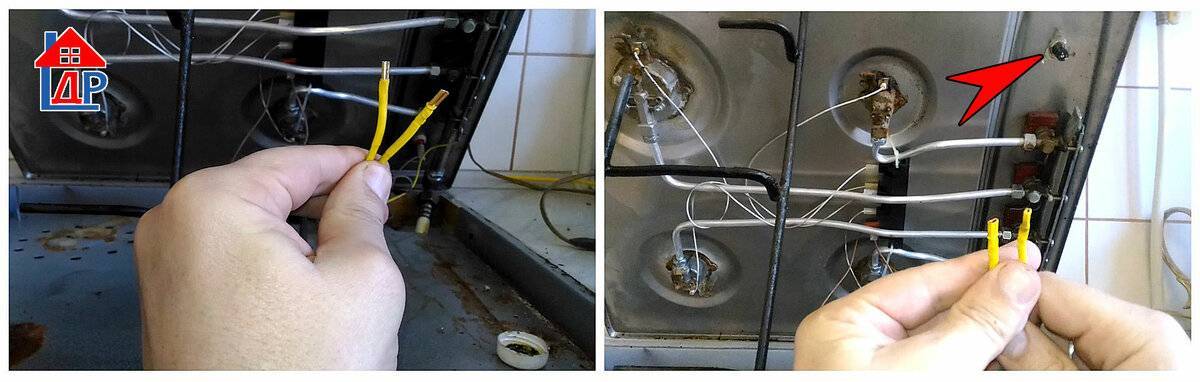

На картинке изображен простой способ избавления от дефекта самопроизвольного искрения системы поджига, полученного по причине попадания влаги. Прогрев аппарата в течение некоторого времени всеми конфорками помогает избавиться от неконтролируемых щелчков

Часто исправлению дефекта короткого замыкания по причине «попавшей после мойки воды» помогает зажигание всех конфорок газовой плиты на время примерно 15-30 минут.

Причина #2 — образование спая

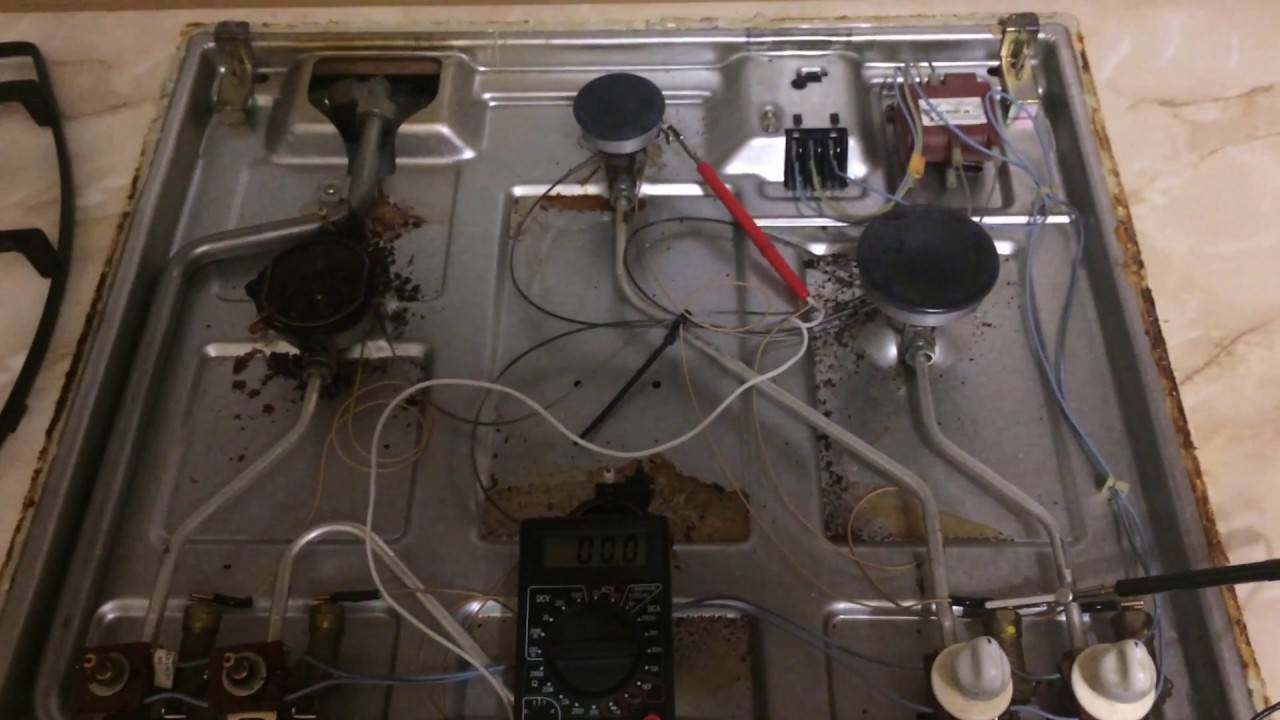

Спаи, образующиеся внутри кнопки зажигания, могут иметь разные формы. Образованию спая может способствовать та же влага, попавшая внутрь кнопки после мойки. Обычно такой «водный» спай образуется по причине периодического проникновения воды.

Раз за разом отложения накапливаются, и в конечном итоге образуется оксидный спай. Кроме того, внутри корпуса кнопки может скапливаться жир, сажа, пыль. Всё это – также предвестники короткого замыкания между контактами.

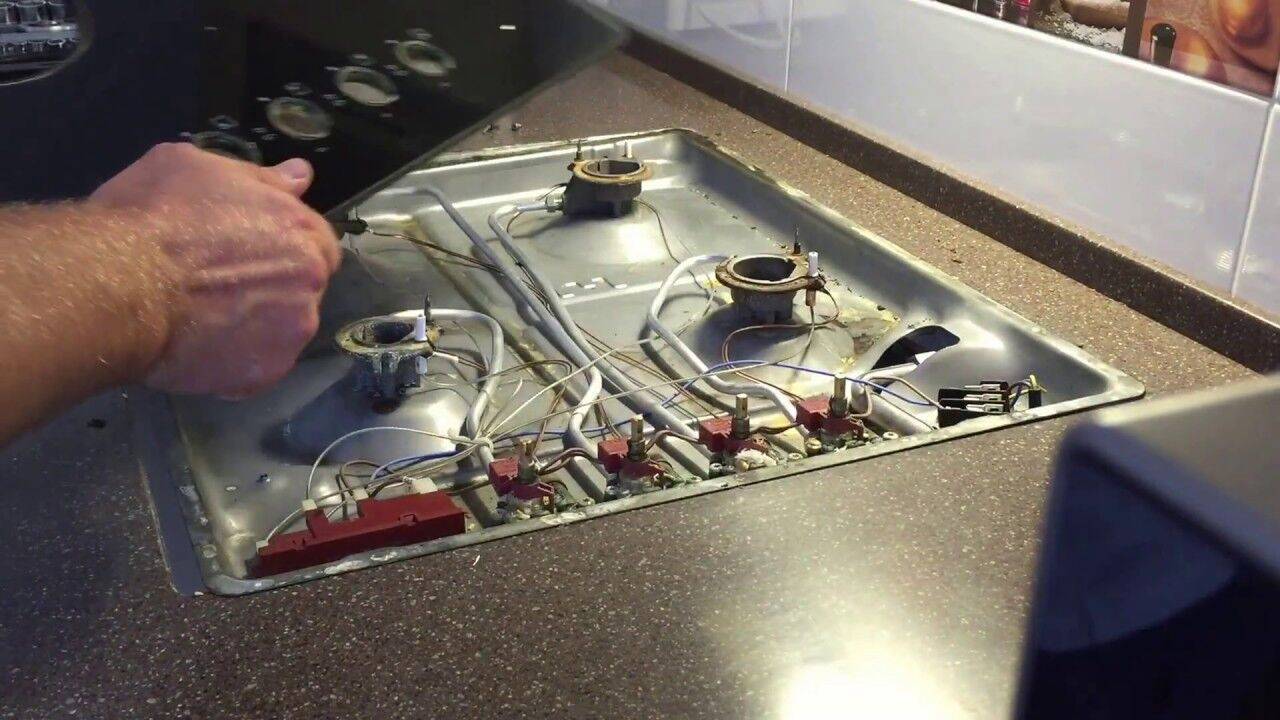

При таком развитии событий придётся разбирать газовую плиту:

  • снимать верхнюю панель;
  • вскрывать фронтальную подпанель;
  • снимать кнопку (кнопки) зажигания.

Или же в случае с более современными конструкциями газовых плит, необходимо добраться до конструкций дисковых устройств управления, одновременно исполняющих функции кнопки и регулятора подачи газа на конфорки.

Вариант исполнения механизма включения автоподжига и регулировки уровня пламени горелки, где совмещаются две функции в одной конструкции. Такие системы снимать для прочистки или ремонта более сложно, чем отдельную кнопку

После выемки детали из корпуса газовой плиты выполняется чистка отложений, после чего всё собирается в обратной последовательности. Однако эта работа – прерогатива специалистов газовой компании. Неискушённому в таких делах пользователю газовой плиты самостоятельно разбирать аппарат не рекомендуется.

Причина #3 — механическая связь контактной группы

Механическую связь контактной группы кнопки зажигания газовой плиты также следует относить к разряду причин, связанных с коротким замыканием. Такой дефект, как правило, может иметь место на плитах, достаточно долго находящихся в эксплуатации. Правда, не исключается такая же неисправность на новых аппаратах, где качество комплектующих оставляет желать лучшего.

Механическую связь образует любой из контактов кнопки, который попросту обламывается, к примеру, по причине физического износа. Обломанная часть смещается от точки крепления и образует электрическую связь с другим контактом. По сути, создаётся эффект включенной кнопки зажигания – то есть самопроизвольное срабатывание электроподжига на конфорках газовой плиты.

При такой неисправности выход единственный – полная замена компонента.

Ремонт газовой плиты своими руками

Каждый знает, что горючий газ, смешанный с воздухом, взрывоопасен, именно поэтому, ради безопасности, добавляют в незначительных количествах специальное вещество с резким запахом. В случае утечки газа, обязательно нужно вызывать службу Газконтроля.

Чтобы полностью обезопасить себя и свой дом от взрыва газа при проведении ремонтных работ, нужно обязательно соблюдать определенные требования, а именно:

  • Полностью обесточить квартиру, отключить главный автомат или выкрутить пробки;
  • Вынести мобильные приборы с автономным питанием и обесточить бесперебойники;
  • Открыть настежь двери и окна во всем помещении;
  • Пользоваться только специальными инструментами и комплектующими;
  • Перекрыть запорный вентиль;
  • Устранить имеющиеся неисправности;
  • После проведения работы подать газ, открыв вентиль.

Перед тем как приступить к ремонту газовой плиты, следует полностью обесточить помещение

Если после проведения ремонтных работ и подачи газа, появилось непонятное шипение или запах газа, нужно снова перекрыть вентиль и обратиться к специалисту газовой службы. Самостоятельно починить газовую плиту и устранить имеющиеся неисправности можно достаточно легко и быстро, самое главное четко следовать инструкции и соблюдать правила безопасности. Если нужно отремонтировать газовую плиту самостоятельно, то изначально нужно определиться с тем, как именно устроен прибор и какие именно узлы и детали позволяют ей нормально работать.

Популярные статьи  Выбираем лучший пароочиститель для дома

Современная газовая плита состоит из таких систем как:

  • Базовая;
  • Электрическая;
  • Несущая.

Базовая часть состоит из конфорок, горелок, запорных клапанов и трубопроводов. Электрическая часть отвечает за хорошее освещение, электроподжиг, а порой, в некоторых моделях также и за систему гриль, если она установлена в духовке. Несущая конструкция главным образом представляет собой корпус изделия, выполненного из нержавеющей стали.

Одной из основных частей газовой плиты считается горелка, расположенная внутри плиты под самой варочной поверхностью, а сверху горелки расположены конфорки с рассекателями, которые во время проведения влажной уборки можно вынимать и мыть, однако, самое главное, чтобы в рассекатели не попала вода. Для каждой горелки характерна удельная определенная мощность и обуславливается такими показателями как: минимальное пламя, когда ручка находится в крайнем левом местоположении; средний огонь – регулятор пламени стоит посередине; максимальное горение, когда регулятор расположен в правом положении

При выборе изделия, нужно обращать внимание на такой показатель, как максимальная мощность горения. Она определяется по уровню сгорания газа и указывается в технических характеристиках самой газовой плиты

Во всех газовых плитах без исключения применяются горелки трех типов, а именно:

  • Кинетические;
  • Диффузионные;
  • Смешанный вариант.

Диффузионные горелки характеризуются тем, что струя газа поступает в конфорку, где и смешивается с воздухом. Когда зажигается конфорка духового шкафа, воздух забирается из внутренней части плиты. Принцип работы кинетической горелки подразумевает то, что газ при движении смешивается с воздухом и затем горючая смесь переходит на конфорку. В современных моделях используется смешанный вариант, то есть часть воздуха забирается изнутри прибора, а остальная часть поступает снаружи.

Разновидности

Варочная панель — это плоское изделие толщиной не более 6 мм, для установки которого в столешнице вырезается прямоугольное отверстие нужного размера. Все модели из трёх основных групп отличаются видами нагревательных элементов.

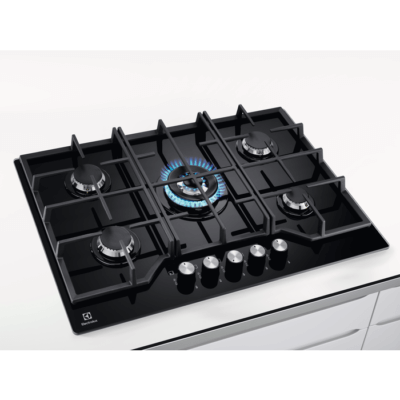

С газовыми горелками

Ремонт и отключение газовой плиты своими рукамиЛицевая сторона оснащена газовыми горелками, выполняющими роль нагревательных элементов, духового шкафа нет. Принцип работы тот же, что в стандартных газовых плитах. Поверхность — чугунная, эмалированная или из нержавеющей стали.

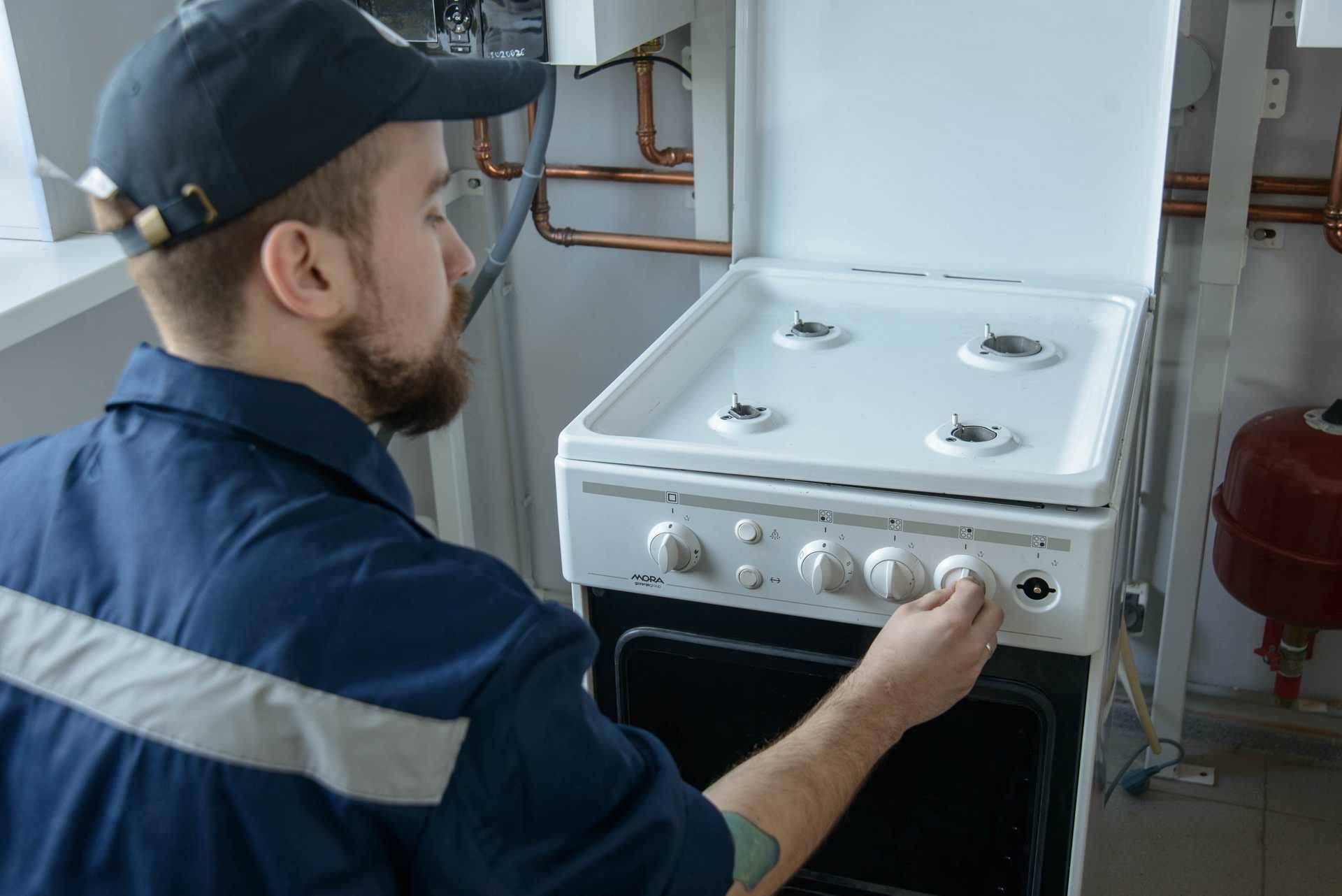

Дополняется системами автоматического электроподжига и «Газ-контроля», которая отключает подачу газа, когда пламя тухнет. Таймеров на такой модели нет, подача и регулировка газа происходят механическим способом.

Индукционные

Ремонт и отключение газовой плиты своими рукамиЭти плиты относятся к электрическим, но в них сами конфорки не нагреваются, а тепло установленным на них ёмкостям передаётся от плоских катушек, изготовленных из медной лакированной проволоки, проводящей электрический ток.

Процесс образует высокочастотное переменное электромагнитное поле мощностью до 100 кГц. Это поле взаимодействует с ферромагнитными свойствами кухонной посуды, стоящей на плите, создавая в ней индуцированные вихревые токи.

Дно посуды нагревается благодаря противодействию, которое испытывает ток во время движения. Панели изготавливаются из закалённого стекла или стеклокерамики.

здесь

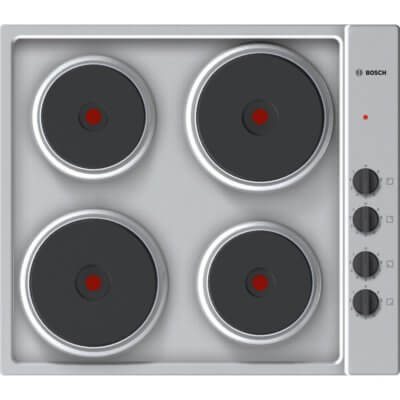

С простым нагревателем

Ремонт и отключение газовой плиты своими рукамиПринцип работы практически не отличается от старых электрических плит, но выполнены панели в более современном виде. Вольфрамовый нагревательный элемент изготавливается в виде спирали или гофры, нагревание происходит током, который по ним проходит. Поверхность плиты может быть эмалированной или из нержавеющей стали. Конфорки — из чугуна, стеклокерамики.

Основные правила безопасности при отключении газовой плиты

Для экономии средств можно воспользоваться незаконным, но самостоятельным отсоединением печи. В процессе работы следует избегать резких движений и соблюдать правила безопасности.

@versiya.info

Для начала нужно открыть окна, отключить пробки электросчётчика. Если чувствуется малейшая утечка газа, работы по разбору необходимо прекратить до устранения запаха из помещения. В процессе откручивания винтов, которые соединяют шланг с трубой, могут появиться искры. Поэтому для монтажа нужно выбирать гаечные ключи, изготовленные из латуни (инертный металл, не даёт реакции при соударении с железными гайками).

Причины

Газ является источником чрезвычайной опасности. Смешиваясь с воздухом, он становится легко воспламеняемым и взрывоопасным, поэтому существуют только ряд шагов, которые вы можете предпринять при самостоятельном ремонте без вызова квалифицированного мастера. Можно определить некоторые возможные причины происходящего. Основные из них таковы.

  1. Недостаток кислорода. Может вызывать проблемы с возгоранием. Попробуйте запустить устройство с открытой дверцей.

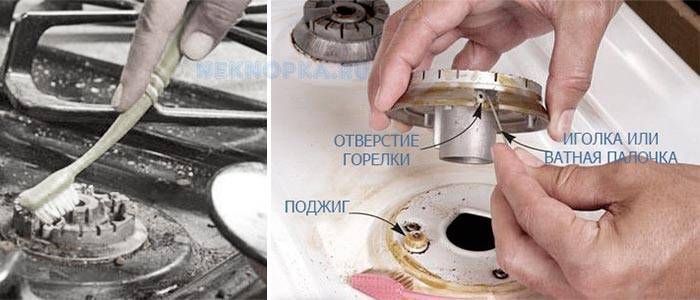

  2. Забились горелки. Возможно, эта деталь просто загрязнилась продуктами горения, тогда жар идет неравномерно или его попросту недостаточно. Система газ-контроль может перекрывать подачу газа, считая, что пламени нет, огонь будет тухнуть сразу после отпускания ручки. Проблема легко решается. Демонтируйте горелку, произведите чистку и установите на место. При чистке примените жидкое средство, порошкообразные вещества портят технику.
  3. Произошел перекос горелки. Если горелка неправильно размещена или сдвинута, это приведет к неравномерному пламени и нагреву, появлению копоти. Проверьте расположение детали и откорректируйте его в случае необходимости.
  4. Уменьшилось давление топлива в газопроводе. Проконтролируйте: возможно вызывать мастера нет необходимости, а причина неприятности кроется в почти пустом баллоне или проблемах поставки газа в газопровод. Слабая интенсивность пламени может не давать запустить систему.
  5. Не держит регулятор. Вы поворачиваете ручку, но включения не происходит? Для проверки попытайтесь зажечь без нее. Аккуратно демонтируйте рукоятку, сохранив все мелкие комплектующие, которые потом сложно найти. Вооружитесь плоскогубцами, слегка придавите и поверните шток крана. Когда пойдет газ, пробуйте зажечь.
  6. Сломалась функция автоподжига. Если газ идет, а пламя не возгорается, не стоит держать долго повернутой ручку и загазовывать помещение. Спереди по центру духового шкафа расположено отверстие для розжига спичками.
  7. Температурный датчик сместился из зоны пламени. Тогда необходимо вернуть его в прежнее положение для возобновления работы.
Популярные статьи  Полезные советы для дома по хозяйственным товарам

Когда выпечка плохо пропекается, жар в духовом шкафу слабый, возможно, пора поменять резиновый уплотнитель дверцы.

Несмотря на то что духовки являются «долгожителями» среди бытовой техники, а некоторые из них работают более 50 лет, все же случаются сбои в работе, вызванные поломками деталей внутри устройства. Иногда происходит износ комплектующих газ-контроля. Возможно, окислились контакты в системе и их нужно почистить. В ходе эксплуатации также происходит постоянный нагрев термопары, который приводит к ее разрушению. Иногда эта деталь не подлежит ремонту. Ее просто заменяют такой же новой.

Поддержание температуры происходит благодаря механическому термостату. Он представляет собой баллон с жидкостным наполнителем. Прибор размещен внутри духовки. При высокой температуре наполнитель баллона расширяется, толкает клапан, который прикрывает подачу газа. Если духовка постоянно слабо греет, возможно, термостат требуется заменить.

Одной из причин, почему устройство невозможно включить, может быть износ блока розжига или неисправный электромагнитный клапан. Чем больше срок эксплуатации, тем больше вероятность возникновения таких неприятностей. Клапан обычно просто меняют. Функционирование блока можно проверить. Погасите свет в помещении в темное время суток. Включите электроподжиг. Посмотрите результат:

  • искры нет совсем – повреждена проводка;
  • искра уходит в сторону – трещина в свече;
  • искра желтого или красного цвета – сработался блок.

Достоинства и минусы

Замена газопровода на электросеть является трудоемким процессом и требует больших денежных расходов и разрешения государственных учреждений. Но большинство россиян решается на замену системы из-за положительных сторон:

  1. Снижение опасности, связанной с образованием пожара или утечкой газа. Газ является огнеопасным веществом.
  2. При применении электрической плиты можно не думать об образовании копоти. Природный газ состоит из примеси, которая при сгорании оседает на потолке, стенах и на мебели.
  3. Электросеть не требует больших расходов. При использовании природного газа придется постоянно обращаться в организации по обслуживанию.

Признаки неисправности

Принцип функционирования газовой духовки состоит в разогреве воздуха за счет сжигания газа, поступающего от городского трубопровода или баллона. Подача природного топлива регулируется с помощью крана на газопроводе. Затем топливо проходит через сопло, смешивается с воздухом и возгорается, обеспечивая жар, требующийся для приготовления блюд. Наиболее часто неисправность оборудования вызвана сбоями системы газ-контроль, что вызывает внезапное затухание огня. Признаки того, что не работает духовка газовой плиты, следующие:

  • газ поступает, однако, при давлении на кнопку пламя не зажигается;
  • устройство слабо или неравномерно прогревает пищу;
  • дверцы плохо прилегают или духовка не закрывается;
  • огонь гаснет через некоторое время после возгорания;
  • жар в духовке не регулируется;
  • не тухнет, пока держишь ручку;
  • огонь желто-красного цвета, духовой шкаф коптит;
  • пламя горелок имеет разную высоту;
  • происходит заедание при открывании дверки;
  • духовой шкаф сильно нагревается при работе.

. вентиль

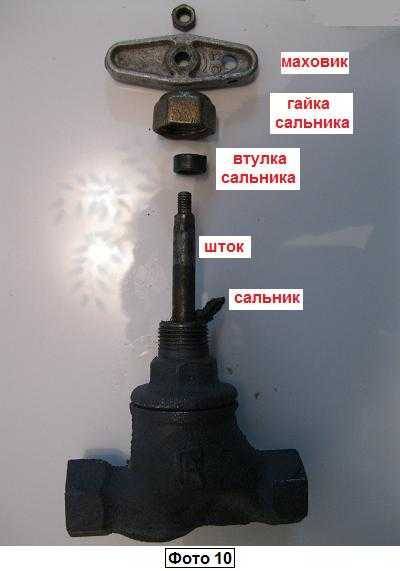

Чтобы открыть вентиль чугунный или латунный надо маховик на штоке вращать «против часовой стрелки», а закрыть — «по часовой стрелке» (Фото 9). Перед тем как перекрыть убедитесь, что на штоке, особенно стальном, нет ржавчины. В противном случае надо зачистить шток и нанести на него немного смазки.

Ремонт и отключение газовой плиты своими руками

Если шток вентиля совсем не прокручивается или с большим трудом, тогда можно немного ослабить сальниковую гайку и попробовать попытку снова. А при отсутствии в трубопроводе жидкости можно сделать так: снять маховик, полностью открутить сальниковую гайку, снять втулку, потом удалить старую сальниковую набивку и поменять ее на новую. И все собрать в обратной последовательности (Фото 10).

Ремонт и отключение газовой плиты своими руками

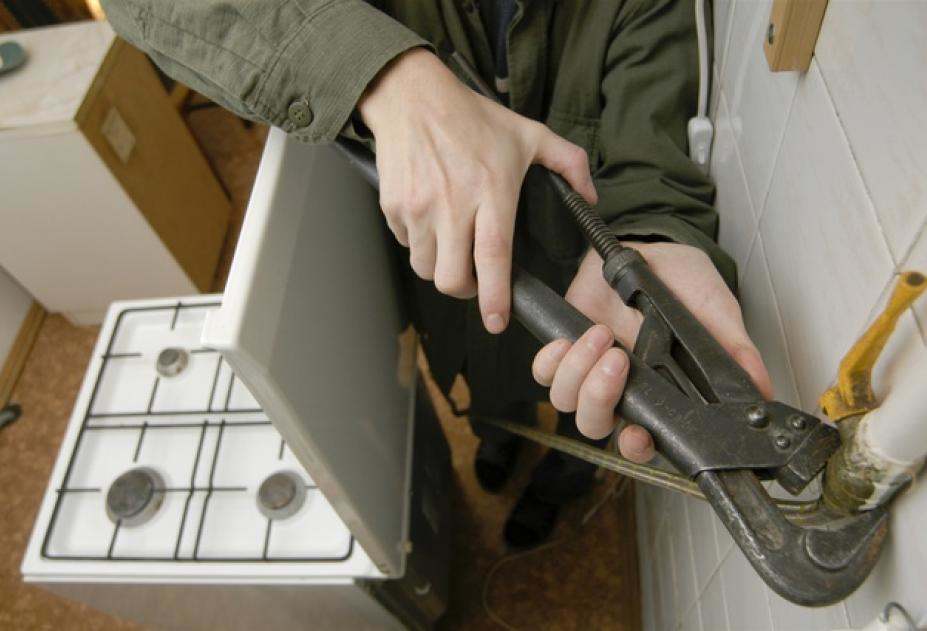

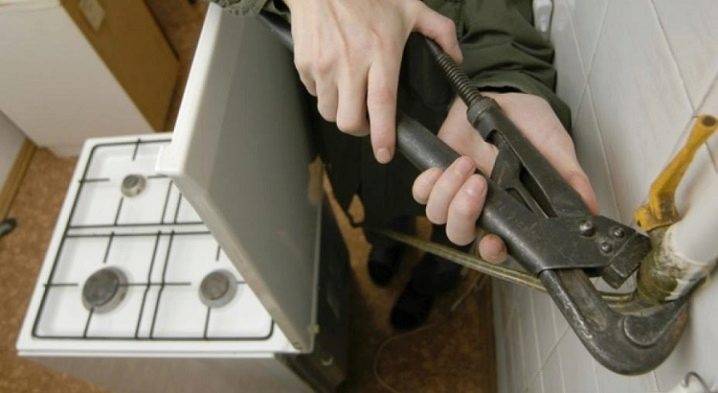

Алгоритм действий при отключении газовой плиты на время ремонта

Самостоятельное отключение плиты от газовой магистрали требует предельной внимательности. В процессе работы нельзя отвлекаться, поэтому все необходимые инструмент и материалы должны быть заготовлены заранее.

Чтоб обезопасить себя от возникновения непредвиденных ситуаций, необходимо строго следовать алгоритму действий:

  1. Обесточить помещение и закрыть вентиль газа в соответствии с правилами, представленными выше.

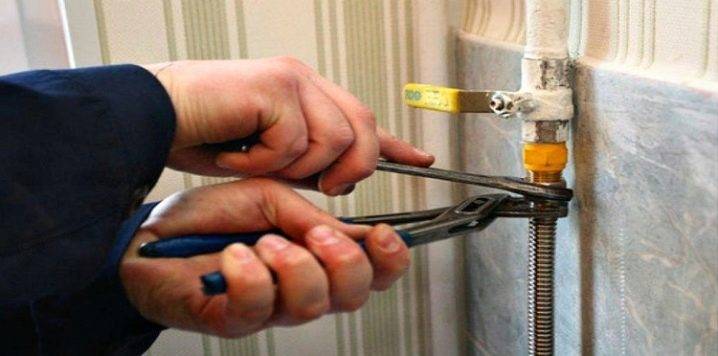

  2. Отсоединить штуцер от магистрали. Для этого вентиль захватывается ключом №2, нажимная гайка – ключом №1 – после чего необходимо с усилием её докрутить.
  3. Свободный конец трубы обмотать лентой ФУМ, на которую сверху надевается резьбовое перекрытие.
  4. Проверить соединение нанесением мыльного раствора. Не забудьте, что для этого необходимо открыть вентиль с газом. После проведения проверки он вновь закрывается.
  5. При надёжной герметичности произвести отключение центрального крана подачи газа.

Отключить плиту недолго, важно сделать это правильно. Для подключения обратно к магистрали необходимо обратиться в газовую службу, так как если она при проверке заметит самостоятельно присоединение, то может разорвать контракт о поставке газа

Ремонт и отключение газовой плиты своими руками

Представить себе современный дом без газовой плиты практически невозможно. Конечно, часто используют электроплитки, но непосредственно газовая плита пользуется популярностью в большей степени, так как ее можно поставить в любой квартире, она долговечна, а греет еду или воду она значительно быстрее.

При ремонте часто появляется потребность в отключении плиты, так как ее нужно будет передвигать или на время вовсе убрать из кухни. И если электрическую плитку можно просто и быстро выключить из розетки, то с газовой плитой дела обстоят сложнее, а само действие может оказаться очень опасным.

Ремонт и отключение газовой плиты своими руками

Самостоятельный ремонт плиты

Полноценный ремонт газовых плит Гефест, Gorenje и других моделей требует вмешательства специалистов, т.к. самостоятельно его будет сделать не только сложно, но и опасно.

Однако есть ряд работ, которые вполне можно провести своими руками на дому, и привести плиту в рабочее состояние, если ее повреждения не слишком серьезны.

Популярные статьи  Проверить и разрядить конденсатор микроволновки

Что делать, если вышел из строя электроподжиг?

Наиболее частой проблемой газовых плит является выход из строя электроподжига. В устранении этой проблемы вам поможет видео – посмотрите его перед началом ремонта, чтобы сделать все правильно.

Видео-инструкция по ремонту электроподжига на примере плиты Gorenje:

Прежде всего, нужно отключить плиту от питания, снять с нее перегородку и осмотреть на наличие деформаций.

Если вы увидите, чтоб на ней есть сколы и трещины, то значит, именно поэтому плита не работает, и перегородку следует заменить.

Менять ее можно, только когда розжиг или автоподжиг отключен – не забывайте об этом. После замены проверьте, насколько качественно она работает теперь.

Если в вашей плите Gorenje или другой модели встроен пьезорозжиг, то технология работы будет несколько отличаться.

Ремонт и отключение газовой плиты своими руками

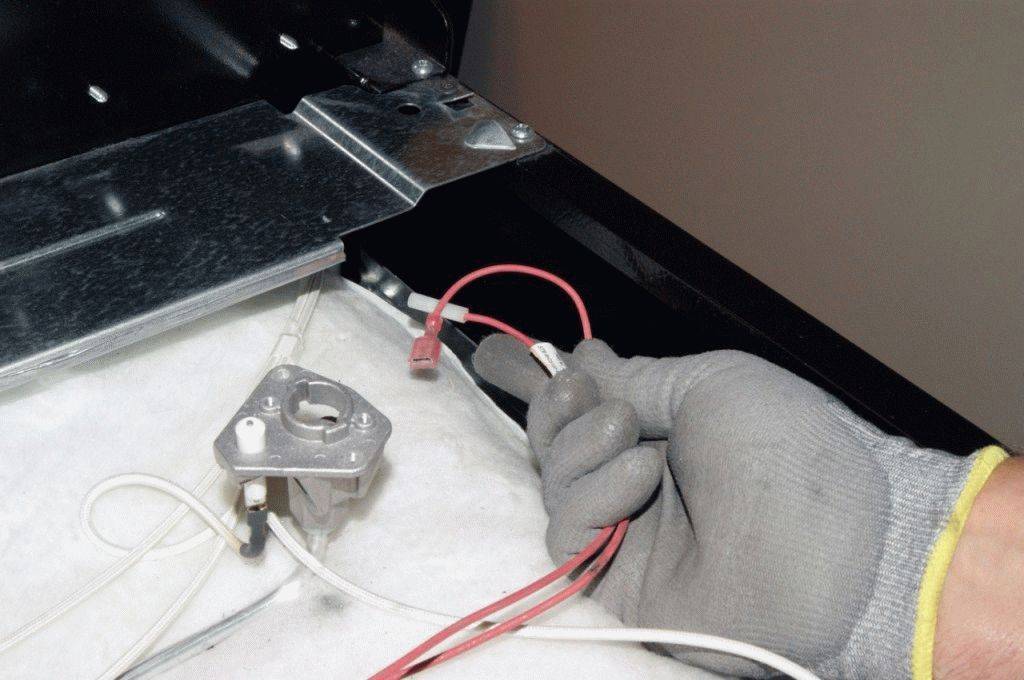

Замена свечи электроподжига

Сначала нужно снять устройство с контроля, затем убрать перегородку плиты, находящуюся снизу, и удалить воспламенитель, который прикручен к кронштейну с помощью крепления.

Если он потрескался или иным образом деформирован, то его следует заменить на новый. Чтобы поставить новый воспламенитель, нужно отключить модуль, отвечающий за розжиг.

Найти его вам поможет инструкция к плите.

После этого на место старой детали нужно установить новый воспламенитель и проверить, насколько качественно теперь работает газовая плита.

Ремонт дверцы духовки

Нередко после длительной эксплуатации начинают заедать или плохо закрываться дверцы духовки.

Ремонт и отключение газовой плиты своими руками

Крепление двери духовки

Чтобы произвести подобный ремонт газовых плит Индезит, Gorenje и прочих, нужно раскрутить винты, которые удерживают дверцы и раскачать их в разные стороны, чтобы дверь плотно зафиксировалась на петлях, с которых, возможно, слетела.

После этого заново затяните болты, если все сделано правильно, то дверь должна встать на место, и духовка должна плотно закрыться.

Видео-инструкция по ремонту дверцы духового шкафа:

Если деталь по-прежнему не работает, то, возможно, вам следует заменить прокладку, которая отвечает за плотное прилегание дверцы духовки к каркасу плиты.

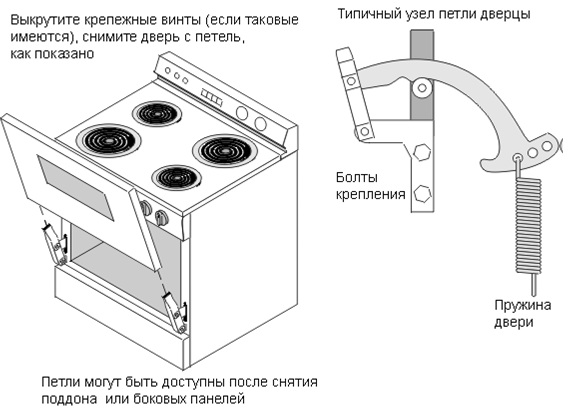

Чтобы это сделать, нужно открутить дверные петли, которые располагаются выше ручек, и снять крышку плиты.

Скорее всего, нужно будет удалить также внутренние винты и кромки панели, либо, можно будет просто отодвинуть их и таким образом удалить крышку.

Винты, с помощью которых зафиксировано стекло на блоке панели, нужно убрать, а после удалить и само стекло, отсоединив прокладки, которые его удерживают.

Ремонт и отключение газовой плиты своими руками

Узлы петель дверцы духового шкафа

Теперь нужно отсоединить сами прокладки, которые находятся между дверцей и стеклом изнутри.

Теперь нужно поменять прокладку на новую и вернуть все детали на место, действуя в обратном порядке.

Пользуйтесь инструкцией от производителя, т.к. устройство разных моделей будет несколько отличаться, и действовать придется по-разному.

Регулировка подачи газа в горелку

Часто бывает, что подача газа в горелку отрегулирована неправильно. В результате пламя горит прерывисто или вообще пропадает. Если устройство работает правильно, то пламя должно быть ровным и иметь ярко голубой цвет.

Ремонт и отключение газовой плиты своими руками

Правильно отрегулированное минимальное пламя

Если ваше устройство работает другим образом, то значит, розжиг или автоподжиг нужно правильно настроить и отрегулировать плиту.

Для этого нужно сначала отключить подачу газа, а затем удалить перегородку. Затем нужно снова включить ее и определить, какой воздушной заслонке требуется регулировка.

Регулировочные элементы пламени: 1— газовая конфорка, 2— шток крана, 3— винт регулировки минимального пламени

Чтобы отрегулировать работу, нужно раскрутить установочной винт, который блокирует пластину – он отвечает за пропорцию, в которой газ смешивается с воздухом.

Установив его в нужное положение, включите плиту и проверьте, как она работает.

Как устроена газовая плита

Конструкция газовых плит меняется в зависимости от типа оборудования. Но все подобные приборы включают в себя:

  • конфорки;
  • варочную панель;
  • духовой шкаф.

Некоторые типы газовых плит дополняются электронным блоком управления горелки и других компонентов. В частности, оборудование нередко комплектуют датчиком, который, если гаснет огонь, перекрывает подачу «голубого» топлива.

Конфорки

Конфорки состоят из следующих компонентов:

  • сопло, подающее газ;
  • завихритель;
  • дроссель;
  • направляющие;
  • крышка;
  • рассекатель.

Последний разделяет общий поток пламени на несколько равномерных язычков, выходящих наружу. В старых плитах применяются диффузионные и кинетические горелки. Первые устанавливаются в духовых шкафах. Диффузионные горелки отличаются тем, что газ смешивается с воздухом (благодаря этому процессу топливо воспламеняется) естественным способом. В современных плитах применяют комбинированные конфорки.

Контроль тока газа

В центре конфорки у плит располагается термопара, которая регулирует подачу газа. Этот элемент при разогревании генерирует ток, подающийся на электромагнит. Последний удерживает заслонку в открытом состоянии, благодаря чему газ поступает на горелку непрерывно. Если огонь на конфорке гаснет, термопара начинает остужаться. Из-за этого разряжается магнит, вследствие чего заслонка автоматически закрывается, прерывая подачу газа.

Ремонт и отключение газовой плиты своими руками

Такая комплектация существенно повышает уровень безопасности плит. Однако из-за термопары приходится удерживать несколько секунд ручку регулятора нажатой.
