Схема трансформатора микроволновой печи и его применение

Рекомендации

При сборке споттера своими руками нужно учесть несколько важных нюансов:

  1. Новую вторичную обмотку для преобразователей обязательно нужно покрыть слоем надежной изоляции.
  2. Блок управления для самодельного споттера на базе микроволновой печи можно сделать самостоятельно по соответствующим схемам либо приобрести в готовом виде. В последнем случае процесс создания сварочного агрегата сведется к поиску преобразователей тока и монтажу элементов устройства в корпус.
  3. При работе со споттером кнопку импульса не зажимают надолго. Сварочное воздействие должно быть коротким, но мощным. Именно для обеспечения последнего условия агрегат делают с использованием двух и трех электротрансформаторов одновременно.

Извлечение трансформатора

Схема трансформатора микроволновой печи и его применение
Извлечение

Для самодельного устройства для сварки используется трансформатор, который обладает средней мощностью 750 Вт. C использованием такого прибора можно проводить соединение металлических листов толщиной до одного миллиметра. Это электромагнитное устройство относится к повышающим устройствам. Чтобы обеспечить питание магнетрона, он способен вырабатывать напряжение, которое равняется 4000 В.

Мощный электронный прибор (магнетрон), который имеет абсолютно любая микроволновая печь, для нормального функционирования просит высокое напряжение. Поэтому трансформатор, который подключен к магнетрону, обладает на первой обмотке меньшим количеством витков. На вторичной обмотке витков больше, здесь создается напряжение, равное 2000 В. Но потом напряжение увеличивается в два раза, благодаря применению специально предназначенного удвоителя. Поэтому проводить измерения напряжения не имеет какого-либо смысла.

Производить извлечение трансформатора из микроволновой печи нужно осторожно и аккуратно. Использовать молоток или какие-либо другие тяжелые предметы не следует

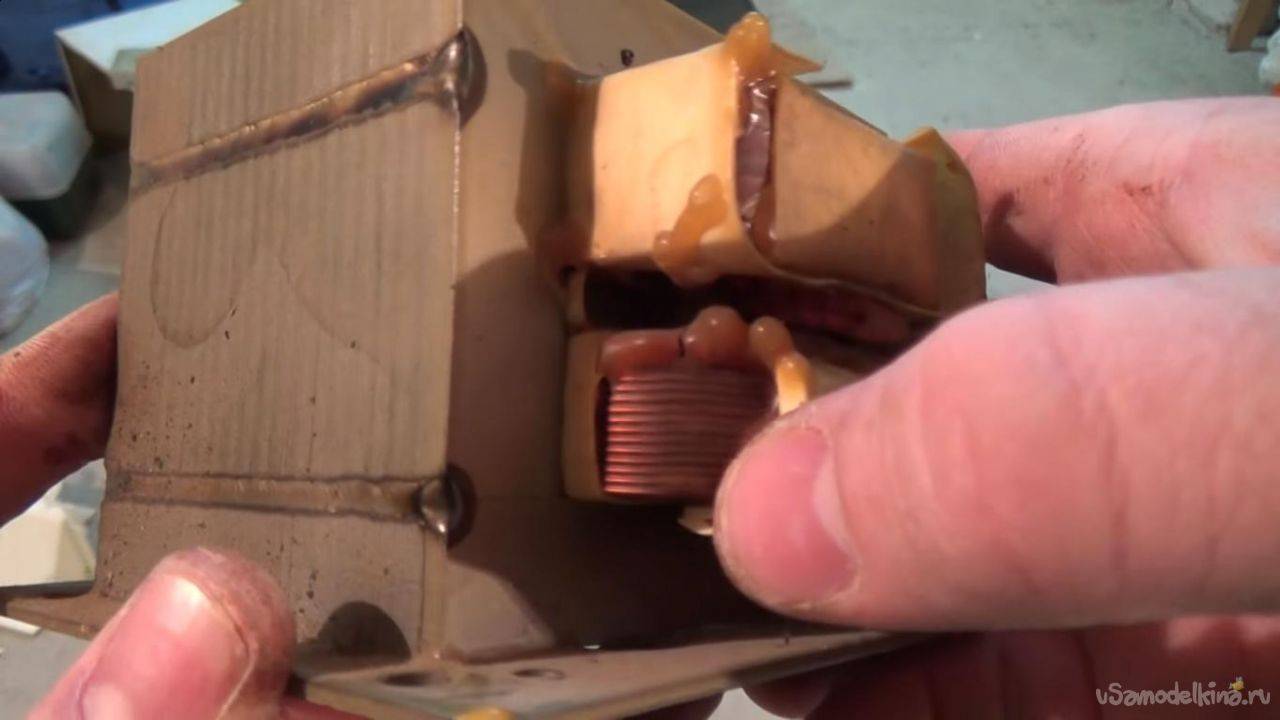

Сначала необходимо открутить основу этого кухонного аппарата, после чего надо убрать все крепления. После этого проводится аккуратное извлечение трансформатора с места, где он установлен. Из «внутренностей» сверхвысокочастотной печи (СВЧ) вам пригодятся магнитопровод, первичная обмотка. Первичная обмотка обладает проводом большой толщины и меньшим числом витков.

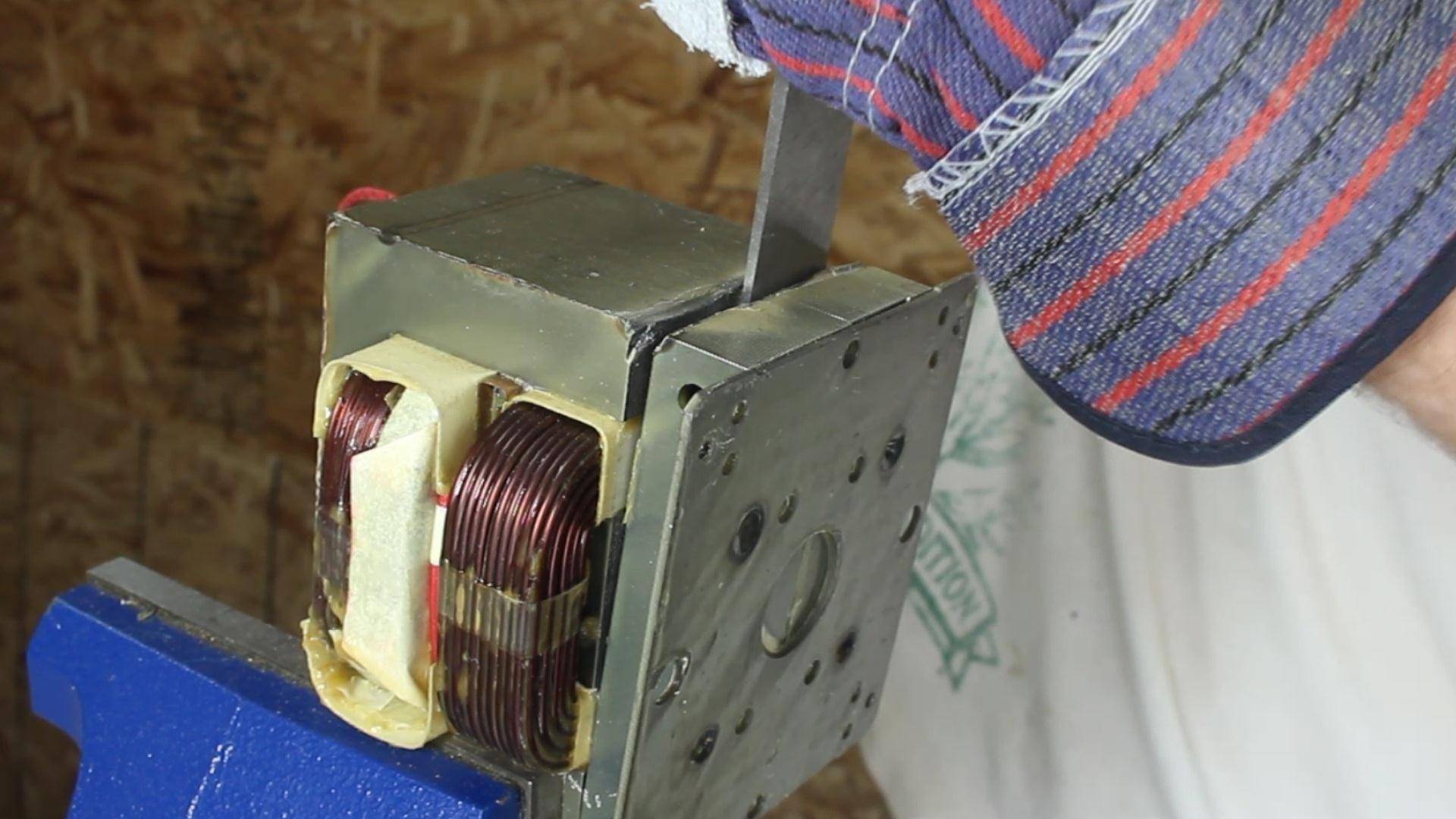

Вторичная обмотка не нужна, поэтому ее демонтируют. Эту процедуру можно провести при помощи молотка или зубила. Следует действовать предельно аккуратно, иначе можно нанести повреждения первичной обмотке. Если во время данной процедуры обнаружится, что в трансформаторе имеются шунты, которые являются ограничением для силы тока, от них следует избавиться.

Если магнитопровод – это не клееная конструкция, а сварная, то устранение вторичной обмотки необходимо производить с использованием столярного инструмента (стамеска).

Схема трансформатора микроволновой печи и его применение

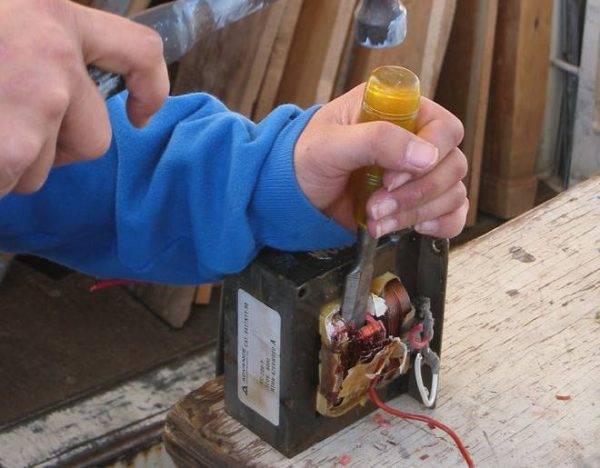

Использование стамески

Заменой стамески может быть обыкновенная ножовка. В том случае, если обмотка является плотно набитой в окно магнитного провода, то следует разрезать провода, а затем провести ее извлечение, высверлив ее. В течение работы надо соблюдать аккуратность, иначе магнитопровод можно деформировать.

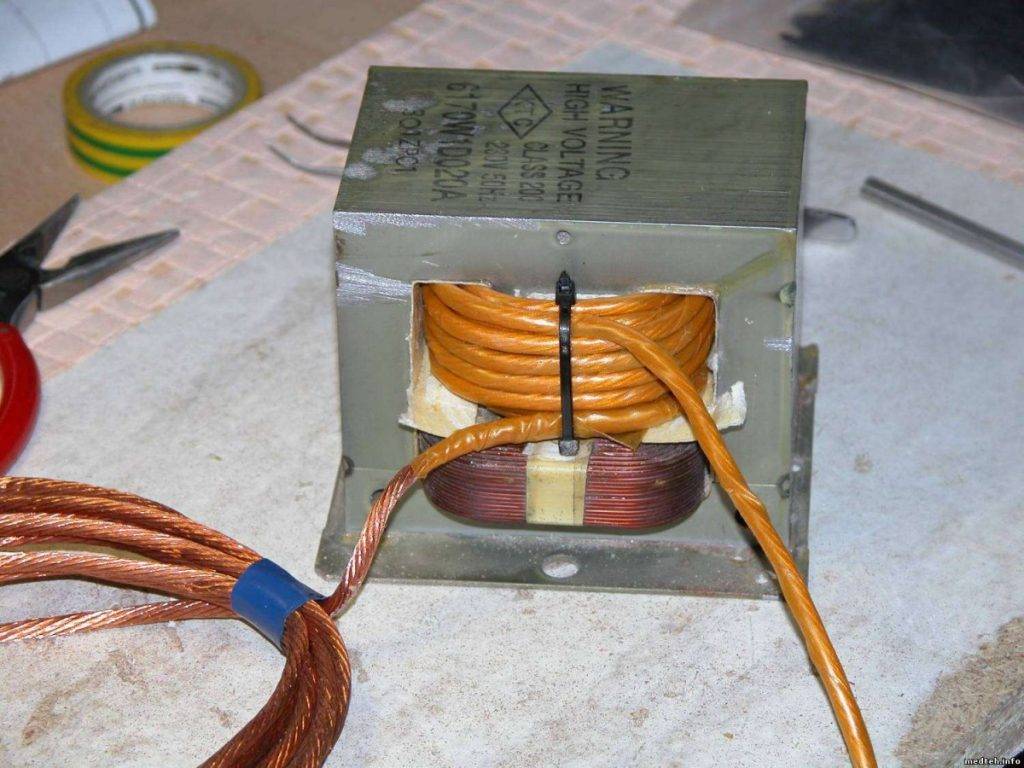

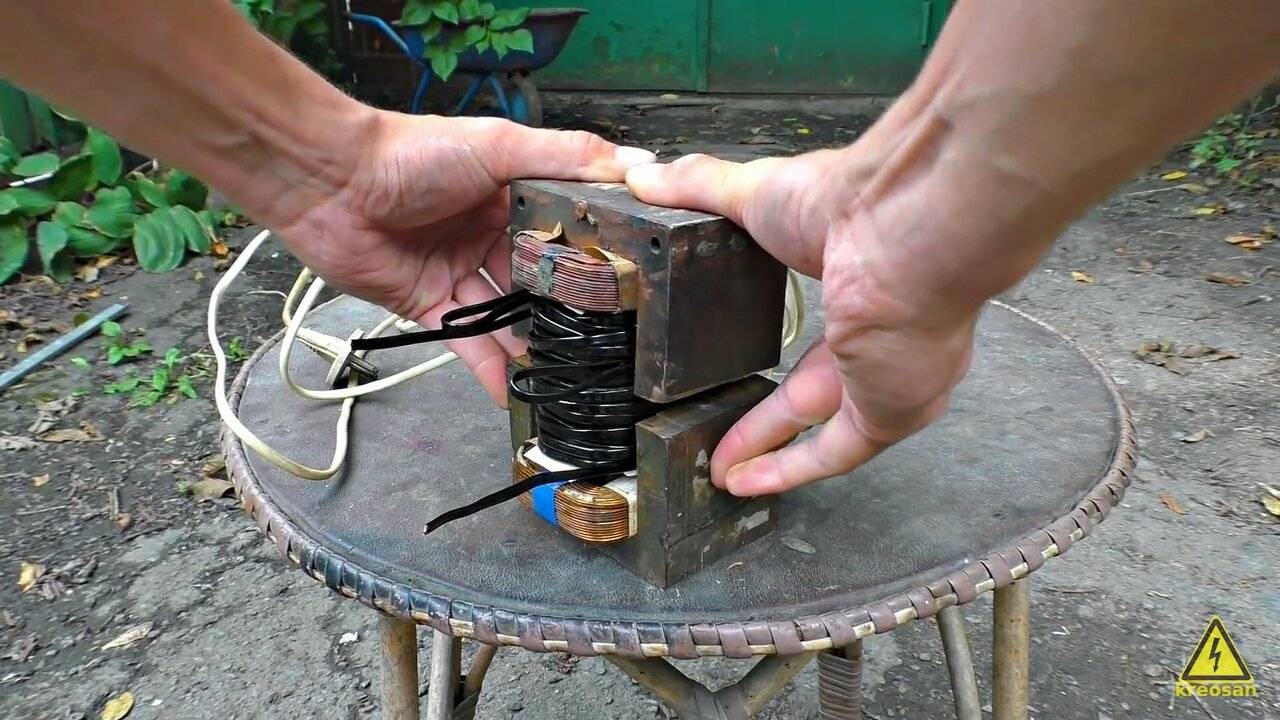

После окончания демонтирования надо произвести намотку новой вторичной обмотки. Для этого процесса пригодится провод, который обладает диаметром один сантиметр. Если провода с данным диаметром нет, то его надо приобрести. Не следует заморачиваться на том, что провод должен быть многожильным, можно применить пучок, состоящий из отдельных проводников. Главное, чтобы был подходящий диаметр. По окончанию монтирования вторичной обмотки обновленный трансформатор сможет делать выработку силы тока, которая будет равняться 1 кА.

Если нужно сделать сварочное устройство с большей мощностью, то использования одного электромагнитного прибора вряд ли будет достаточно. Придется применить два устройства.

Виды высоковольтных преобразователей

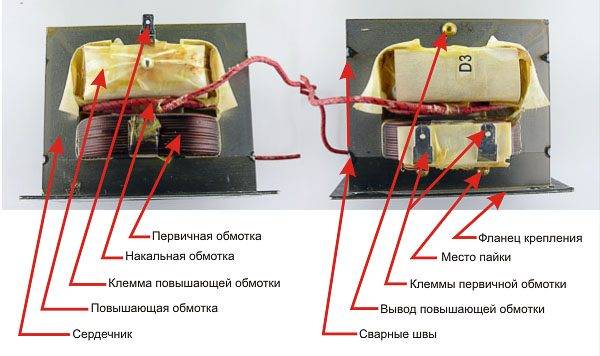

Элементы преобразователя, установленного в СВЧ-печке:

  • магнитопровод;
  • каркас;
  • первичная обмотка;
  • две вторичные обмотки.

На первичную обмотку поступает U = 220 V. От вторичных питается накальная нить. Первая из двух вторичных обмоток изготовлена из провода большого сечения. U на выходе — приблизительно 3 В. На выходе второй обмотки — переменное высокое U = 4 кВ.

Схема трансформатора микроволновой печи и его применение

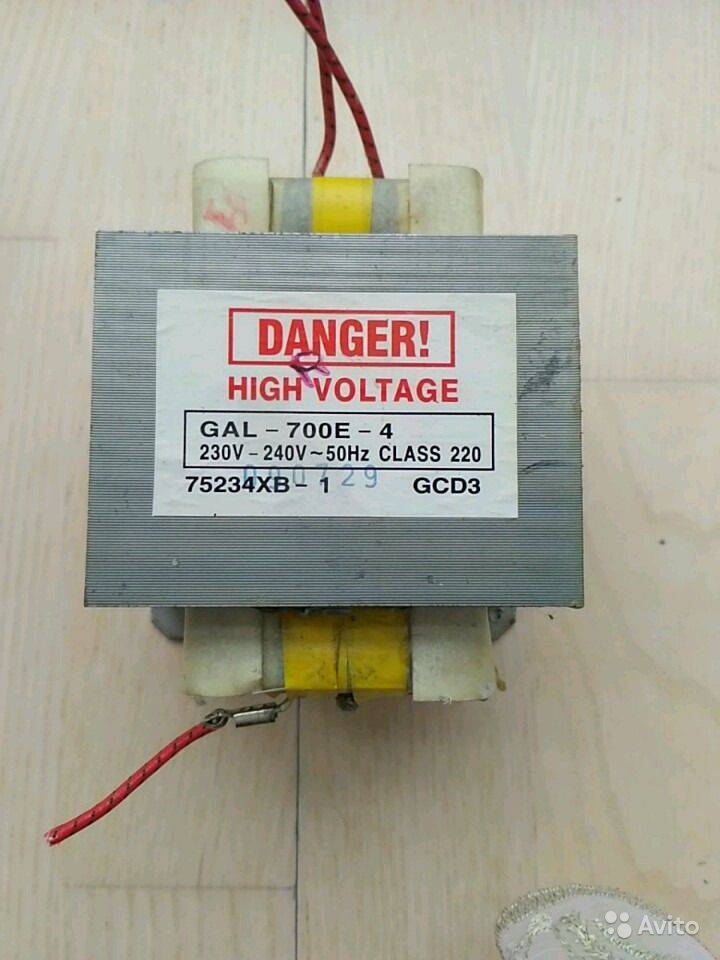

В микроволновках разных марок использованы преобразующие устройства различного производства. Преобразователи выглядят не одинаково и имеют разные характеристики. Они отличаются:

  • мощностью;
  • выходным напряжением вторичных обмоток;
  • числом витков в катушках и сечением провода;
  • габаритами;
  • способом закрепления.

Вторичную катушку, подобно одному из выводов излучателя, замыкают на корпус.

Схема трансформатора микроволновой печи и его применение

Шаг 2: фланец

Схема трансформатора микроволновой печи и его применениеСхема трансформатора микроволновой печи и его применение
Как только мы измерили размеры трех трансформаторов, мы взяли круглый фланец толщиной 10 мм и длиной 25 см, который был пробит посередине, чтобы установить металлическую петлю, и это точка, которую мы собираемся использовать, чтобы повесить наш электромагнит на кране.

Шаг 3: Соединения

Схема трансформатора микроволновой печи и его применениеСхема трансформатора микроволновой печи и его применениеСхема трансформатора микроволновой печи и его применениеСхема трансформатора микроволновой печи и его применение

После этого мы поместили трансформаторы в конструкцию, которая уже упоминалась выше, и они были мягко склеены, чтобы избежать изменения места на следующем этапе процедуры. Затем мы соединили наши электромагниты в ряд и оценили их электрическое сопротивление, чтобы знать, какой трансформатор подходит для электропитания.

Пока соединения были применены, мы ставим опоры по бокам во внутренней части. Кроме того, мы проверили, работают ли наши электромагниты хорошо, и затем мы приступили к нашему проекту, заполнив металлическую раму смолой.

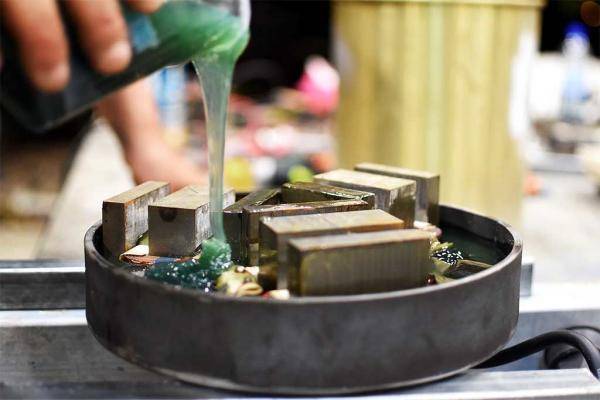

Сначала мы наносим смолу, которая используется на стекловолокно, а затем использовали эпоксидную смолу в сочетании с черным цветом.

Первоначально мы использовали обычную смолу из-за того, что эпоксидная смола намного дороже. Делая это, мы заполнили промежутки, создавая очень конкретную конструкцию, повышающую электрические характеристики и защищающую катушку, а также наши соединения от любых повреждений во время ее использования.

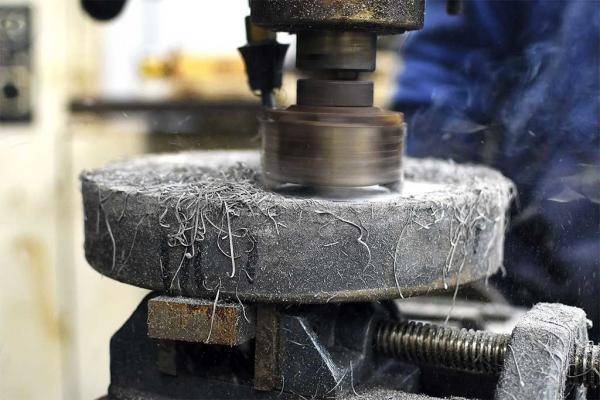

В связи с тем, что поверхность стала твердой, мы удалили из смолы ненужный материал и использовали фрезерный станок, чтобы сделать поверхность более гладкой.

Также, удалив ненужный материал из славы, нам удалось уменьшить и металлическую высоту трансформатора. Таким образом, мы добились увеличения мощности электромагнитов.

Популярные статьи  Сравниваем плиту Гефест с Горение, Ханса, Дарина — какая плита лучше

Шаг 4: Строительство

Более того, конкретную конструкцию можно перемещать из магазина в любое место и размещать в различных грузоподъемных машинах, так как она может быть электрически запитана от батарей, а кран, хранящийся в нашем магазине, электрически запитывается от трансформатора 24 В 15 А, а также от батарей. Это делается в целях безопасности, так как в случае, если по какой-либо причине подача электроэнергии от трансформатора прерывается, электромагнит будет автоматически питаться от батарей и не перестанет работать. Поэтому объект, который удерживается в определенный момент, не будет уронен, что предотвратит возможные несчастные случаи. Кроме того, был подан сигнал тревоги, чтобы предупредить, прежде чем произойдет отключение, чтобы немедленно решить проблему и чтобы объект потратил свое время, чтобы быть отложенным.

Шаг 5: Готово

Каждый раз, когда электромагнит работает нормально, на кране загорается красная лампочка, указывающая, что все работает нормально.

Прочность конкретного электромагнита впечатляет, так как в каждом эксперименте, который мы выполняли, поднимая более 200 кг, его производительность была превосходной, не возникало никаких проблем.

Электромагнит должен, как правило, питаться от трансформатора 48 В 12 А, но из-за его высокой стоимости это было невозможно, мы использовали трансформатор, который у нас уже был.

Наконец, мы видим, что наш электромагнитный потенциал способен поднять более 600 кг в идеальных условиях (толщина металла, эффективное электроснабжение, вид материала).Хотя конкретная конструкция идеальна для удовлетворения наших потребностей, в будущем мы могли бы создать намного больший электромагнит, используя больше трансформаторов только для экспериментальных целей и для удовлетворения нашего личного желания!

Источник

Методика изготовления

Перед началом изготовления споттера необходимо сделать чертеж, подготовить все детали. Кроме переделанного самостоятельно трансформатора, понадобятся:

  • диодные мосты Д32А и Д226Б;
  • тиристор ПТЛ50;
  • конденсатор на 1000МкФ;
  • резистор на 100 Ом;
  • предохранитель;
  • кнопка включения.

Все узлы и детали должны быть удобно размещены в корпусе и изолированы друг от друга.

Самоделка начинает изготавливаться с обмоток трансформатора. После этого в схему подключаются по очереди остальные детали.

Корпус

Оптимально удобно использовать корпус разобранной микроволновки. Сняв диск и механизм вращения, следует укрепить дно фанерой или листом диэлектрика.

Сзади в месте вывода проводов, в отверстия вставляются болты, затягиваются гайками. К ним крепятся провода плюс и минус. С внутренней стороны крепление неподвижное. Снаружи клеммы кабелей должны свободно сниматься и фиксироваться гайками.

Под регуляторы силы тока и напряжения споттера используются имеющиеся в корпусе микроволновки отверстия.

В верхней части корпуса сверлятся отверстия, устанавливается ручка для удобного перемещения аппарата. Если споттер получился очень тяжелый, к нему приделывают колесики или монтируют его на крестовину от компьютерного кресла.

Схема трансформатора микроволновой печи и его применение
Схема управления споттером.

Держатель, электроды

Слесаря, занимающиеся рихтовкой автомобильных кузовов споттером, рекомендуют делать держатель из старого клеящего пистолета. Кабель заводится сзади. В передней части снимается носик и устанавливается втулка, прочно соединенная с корпусом и длинной трубкой. Кнопка заменяется выключателем.

При отсутствии подходящей поломанной техники, корпус ручки выпиливается из фанеры. Внутренняя поверхность покрывается изоляцией. На ручке делается отверстие под пускатель, чтобы кнопку нажимать, не отнимая руки.

Электрод в виде пластины с острым концом делается из меди. Он небольшой по длине и крепится на стержне гайкой и болтом с шайбами.

Можно сделать электрод из медной трубки. С кабелем она соединяется накидной гайкой или паяется. Рабочий конец сплющивается. Точка контакта с металлом корпуса должна быть минимальной.

Иноппуллер

Обратный молоток, с помощью которого вмятина постепенно выравнивается – иноппуллер. Он представляет собой длинный полый стержень, имеющий ручку. На конце его крепится приспособление для удержания электрода. Другой конец иноппуллера прикреплен к пистолету – держаку. Внутри проходит провод, подающий ток.

Следует обеспечить хорошее соединение кабеля с электродом, свести потери тока к минимуму. Ручка должна быть удобной, хорошо изолированной от всех токопроводящих деталей.

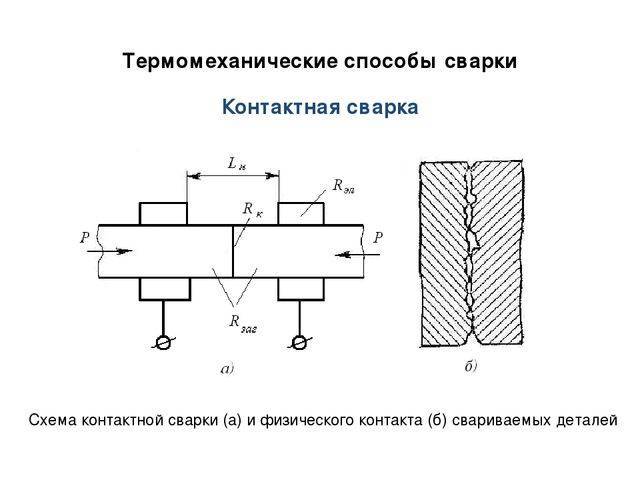

Коротко о технологиях точечной контактной сварки

Технология контактной точечной сварки представляет собой особый метод соединения металлозаготовок в виде листов проката или приваривания разного рода штучных изделий к металлоконструкциям. К примеру, болтов, шайб, заклепок и т.п.

Наиболее широко контактное сваривание применяется на промышленных предприятиях автомобилестроения, самолетостроения и приборостроения, так как позволяет создавать надежные и долговечные сварные швы без дефектов, риска деформации поверхностей в процессе или после сварки.

Для выполнения бытовых операций с металлическими изделиями подойдет самостоятельно изготовленная точечная сварка из микроволновки. Она позволит без особенных трудностей выполнить соединение в единое целое нескольких отдельных металлических частей забора, труб, деталей авто, мотоцикла и т.п.

Точечная сварка, собранная своими руками в маленькой ремонтной мастерской, непременно должна отвечать определенным требованиям, предъявляемой к такому оборудованию.

Схема трансформатора микроволновой печи и его применение
Способ контактной сварки.

И, в том числе, нормам безопасности, нарушение которых может спровоцировать ряд негативных последствий для здоровья мастера: от маленьких ожогов на коже рук до серьезных повреждений тела человека. Тогда агрегат будет в полной мере справляться с возложенными на него функциями.

Суть работы самодельного аппарата для сварки аналогична функционированию споттера. Изготовленная модель из микроволновой печи питается от обычной сети в 220В.

Переделанный своими руками трансформатор занижает напряжение до безопасного значения ‒ 12В, а силу тока, наоборот, увеличивает до величины нагрева металла до температуры его плавления.

Ток после преобразования подается на конденсаторы для их зарядки. Когда электричество накопится в достаточном объеме, реле переведет напряжение к рабочим контактам.

Свариваемое изделие помещают между медными электродами, которые замыкаются и провоцируют появление мощного импульса временной длиной от 0,01 до 0,1 с. Точка в зоне контакта плавится под воздействием этого импульса, а после остывания можно заметить образование сварного шва.

Популярные статьи  Видеокарты для ноутбуков: технические характеристики

Если мастер справился с задачей, не допустив нарушения технологии, то швы будут лишены каких либо дефектов: сколов, трещин, кратеров и т.п.

Далее снова происходит накопление электрического заряда на конденсаторе для следующего сварочного цикла. Такая схема контактной точечной сварки, собранной своими силами из микроволновой печи, передает обобщенную суть работы сварного аппарата при работе с металлическими конструкциями.

Но при наличии желания мастер может ее усовершенствовать, разработав различные вариации модели, исходя из актуальной мощности устройства.

Наличие самодельной точечной сварки предоставляет даже малоопытному сварщику широкий круг дополнительных возможностей:

  • создание соединений деталей из листов металлопроката незначительной толщины;
  • работа с легкоплавкими металлами;
  • придание сварному шву аккуратного вида, надежности и высокой прочности.

Стоит лишь некоторое время потренироваться выполнять сварочные швы своими силами, чтобы добиться с помощью самодельного оборудования высокой производительности труда и низких затрат расходников.

Изготовление электродов

Точечный сварочный процесс происходит при замыкании электродов. В качестве электродов используют:

  • жало от профессионального паяльника;
  • медные прутки диаметром 10–20 мм.

Перед работой электроды конусообразно затачивают. Можно использовать специальные вольфрамовые стержни.

Во время сварочных работ электроды тупятся и изнашиваются. При постоянном использовании сварочного точечного аппарата их потребуется менять и затачивать. Поэтому крепятся и центрируются электроды с помощью болтов. Для исключения потерь напряжения в местах контактов, все остальные детали выполняют монолитными или соединяют сваркой. Для последующего крепления вторичной обмотки на концы кабеля паяется клемма.

Подвижный верхний рычаг в нерабочем положении должен быть разомкнут, чтобы обеспечить доступ к изделию. Для подпруживания используют резиновую ленту или жесткую пружину. На рычаги крепятся электроды, стараясь добиться точной центровки.

На верхней части устанавливается кнопка подачи импульса, она подключается к первичной обмотке трансформатора, где меньше величина тока. При изготовлении аппарата можно использовать кнопку, установленную на дверце микроволновки. К электродам подсоединяют кабели. Чтобы в дальнейшем исключить обрыв и повреждения, их закрепляют на кронштейне.

Рычаги выбирают длиною в полметра — такие размеры позволяют легко установить детали и не потребуют больших усилий при эксплуатации. Для удобства работы с рычагом, в верхней его части крепится ручка. Можно воспользоваться старой заготовкой от паяльника. Чтобы обеспечить устойчивость, на время сварочного процесса нижний рычаг аппарата зажимается на столе при помощи струбцины.

Органы управления самодельным споттером

Изготовить самодельный споттер из деталей микроволновки абсолютно несложно. С этим может справиться любой мастер. Но для того, чтобы споттером было комфортно пользоваться, следует позаботиться об удобных и надежных органах управления. Прежде всего это касается системы электропитания.

Схема трансформатора микроволновой печи и его применение

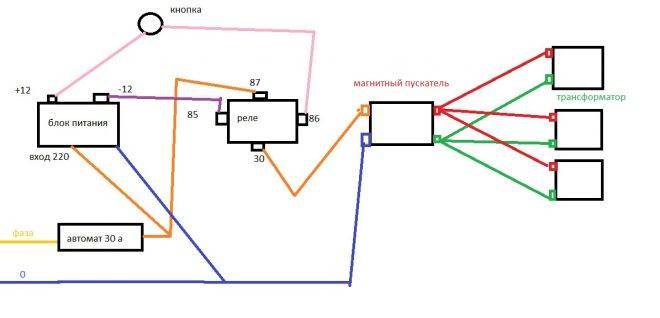

Споттер из микроволновки — схема подключения

Мало вывести шнур электропитания из корпуса. Постоянно включать и выключать вилку в розетку удлинителя нерационально. Прибор может быть постоянно включен в электрическую сеть.

Но для включения прибора на корпусе нужно предусмотреть выключатель и индикатор включенного питания. Можно использовать рычажный или кнопочный переключатель на два положения и световой индикатор включения. Это избавит мастера от постоянного включения и выключения сетевого шнура в розетку, и надежно будет сигнализировать о состоянии прибора.

Для подачи импульса на электрод самодельного споттера силовой кабель подключается через кнопку включения, не имеющую механизма фиксации. Кнопку можно позаимствовать от любой старой ручной дрели, болгарки или подобного инструмента. Все токоведущие части и соединения должны быть надежно заизолированы.

Возможные неисправности трансформатора и их признаки

Проверку трансформатора микроволновки стоит устраивать при плохой работе данной бытовой техники, либо когда она вовсе не функционирует. Признаки неисправности

трансформирующего устройства такие:

  • от техники начинает исходить достаточно сильный гул (шум) после включения;
  • поставленные на платформу блюда не разогреваются вовсе или подвергаются незначительному подогреву;
  • во время работы появляется запах горелой изоляции.

При появлении таких признаков прибором лучше не пользоваться до его ремонта. В последнем случае отключать его от сети необходимо незамедлительно, чтобы избежать еще больших поломок.

Необходимо помнить, что поломки с электроприборами случаются при скачках напряжения

питающей сети. Если такое имело место, то при появлении малейших намеков на неисправность следует приступать к ремонту, во время проведения которого может обнаружиться и производственный брак.

Вышеизложенные проявления в большинстве случаев вызываются рядом причин:

  • обрывом провода первичной или вторичной (повышающей) обмоток, в обоих одновременно (редкий случай);
  • коротким замыканием между витками в одной из них, либо сразу в двух;
  • обрывом или замыканием в обмотке накальной цепи магнетрона.

Трансформаторный магнитопровод состоит из листов электротехнической стали. Шум при работе печи

также может появиться в результате их отслоения друг от друга — тогда необходимо менять трансформатор полностью. Но это происходит очень редко и легко определяется визуально.
