Соковыжималка своими руками: необходимые детали и инструкция по сборке

Насадка-соковыжималка для ягод

Она предназначена только для отжатия сока из мягких ягод. В ней сделаны специальные отверстия, задерживающие излишнюю мякоть. Она выходит из разъема, предназначенного для выхода жмыха. В результате получится чистый ягодный сок. Насадки для ягод также подходят для отжатия сока из трав, так как выжимают их до сухого жмыха. Kenwood AT 644 — металлическая насадка, подходит для кухонных машин (блендерам и кухонным комбайнам) серии — Chef, Major, Cooking Chef, а так же мясорубок MJ 510, MJ 517.

Мясорубка с соковыжималкой — это устройство, выполняющее функцию два в одном.Современные кухонные комбайны производятся с пониманием нужд потребителей. В результате были изготовлены универсальные приборы, сочетающие в себе функцию рубки мяса и выжимки сока. Бытовая техника, сочетающая в себе несколько функций, идеально подходит для малогабаритной кухни с небольшой рабочей зоной.

Мясорубка является необходимым прибором на кухне у каждой хозяйки. Она десятилетиями служит и помогает обрабатывать мясо для фарша. Производители данной техники решили пойти навстречу желаниям многих хозяек и объединили ее с соковыжималкой. В результате потребители получили приятный бонус — два в одном.

По какому принципу работают устройства для отжима сока

Прежде чем задаваться вопросом о том, как сделать соковыжималку своими руками, следует понять принцип, по которому она работает. Чтобы получить сок из фруктов или ягод, необходимо оказать на них давление. По своему конструктивному исполнению и принципу действия соковыжималки могут быть следующих типов:

  • механические устройства;
  • гидравлические;
  • электрогидравлические;
  • пневматические.

Наиболее простыми по своей конструкции являются соковыжималки механического типа, которые чаще всего и изготавливают домашние умельцы своими руками. Принцип действия таких устройств, не отличающихся высокой производительностью, но вполне пригодных для бытового использования, основан на том, что на сырье воздействует поршень, давление на который оказывается при помощи винтового механизма. Фрукты и ягоды загружаются в перфорированную корзину, через отверстия в стенках которой готовый сок стекает в накопительный поддон.

Соковыжималка своими руками: необходимые детали и инструкция по сборке

Корзина винтовых прессов может изготавливаться из листовой нержавеющей стали или твердой древесины. Корзины из древесины представляют собой дренажные решетки, состоящие из двух половинок, соединенных между собой при помощи металлических обручей. Винтовые прессы вышеописанной конструкции можно использовать даже для отжима яблочного сока. В этом случае исходное сырье загружается в корзину такой соковыжималки в мелкоизмельченном виде.

Переработка винограда

До появления приспособлений для изготовления сока применялся ручной труд. Вместе с технологией виноделия с древних времен пришла традиция давить плоды винограда ногами. В домашних условиях для небольших объемов урожая используется соковыжималка для винограда. Специальные прессы помогают переработать значительное количество плодов. Прессы бывают различных конструкций. Они могут быть оснащены автоматическим или механическим приводом, приходить в движение с помощью винта или домкрата. Работа устройств заключается в загрузке винограда в емкость, по внешнему виду напоминающую бочку. Под действием силы, которая движется по направлению вниз, давится виноград. Полученный сок вытекает через отверстия. Давилка для винограда своими руками работает по такому же принципу, как стиралка. Поэтому при изготовлении самодельных конструкций для переработки ягод используются детали старых машин.

Готовим материал

Одной из главных составляющих будущего пресса для винограда является глубокая чаша, куда будут помещаться плоды. Помимо внушительных размеров, к емкости предъявляются и другие требования, она должна иметь отверстия, через которые будет выливаться ягодный сок. Также резервуар должен быть сделан из инертного материала. Роль чаши для плодов винограда отлично исполнит барабан стиральной машины, выполненный из нержавеющей стали. На его поверхности уже есть отверстия подходящего диаметра.

  • извлеките из него ребробойники (пластиковые элементы будут мешать прессованию ягод);
  • с помощью болгарки уберите металлические выступы, предназначавшиеся для крепления ребробойников;
  • срежьте болгаркой часть барабана, располагающуюся около дверцы люка;
  • при наличии выпуклостей на поверхности барабана возьмите молоток и превратите их в вогнутости.

Так чаша будущего пресса для винограда будет подготовлена. Можно приступать к сборке конструкции. Для этого вам понадобится металлический лист, размерами 1 на 1 метр, уголок из металла, тяжелый чугунный или стальной круг, по размеру соответствующий диаметру барабана, резьбовая шпилька, длиной примерно 0,8 метра и гладкий металлический стержень.

Зачем делать аппарат отжимающий сок?

Вопрос действительно хороший, зачем тратить кучу времени на переделку отработавшей стиральной машины, чтобы превратить ее в соковыжималку, когда в магазине совершенно свободно можно купить мощный аппарат, за сравнительно небольшие деньги? Ответ на этот вопрос кроется в человеческой природе.

Некоторые изготавливают такие вещи для фана, чтобы они стояли у них в гараже или на даче и можно было похвастать перед друзьями своей смекалкой и «золотыми руками».
А некоторые изготавливают такие вещи своими руками просто потому, что им нравится процесс работы с «железками» и электрикой. Так на свет рождается , наждак и Бог знает что еще. Какой бы ни была ваша мотивация, цель достойная, и мы постараемся помочь ее реализовать.

Какие материалы потребуются и как их подготовить?

Чтобы сделать соковыжималку из машинки автомат с фронтальной загрузкой своими руками нам Соковыжималка своими руками: необходимые детали и инструкция по сборкепотребуется отслужившая свой срок стиральная машина и еще немного запчастей сверху. Лишнее из корпуса стиральной машины мы убираем сразу. Помпа, прессостат, заливной клапан, сливной фильтр, блок и панель управления – все это лишние детали, они нам не потребуются.
Также можно будет снять дно и заднюю стенку стиральной машины. Кроме всего этого нам потребуются две дополнительные амортизационные пружины, чтобы компенсировать центробежную силу по горизонтали.

Популярные статьи  Что такое 3d нагрев в мультиварках и его особенности

Также нам нужно обзавестись двумя тонкими полосками металлической сеточки длинной 30 см и шириной 6 см, большим количеством болтиков и гаечек на 3 мм, емкостью для сока, новым сливным патрубком и заглушками из жести и резины. Из инструментов нам потребуется:

  • дрель;
  • болгарка;
  • сварка;
  • отвертки;
  • разные гаечные ключи;
  • тонкое шило или сверла;
  • плоскогубцы;
  • молоток;
  • ножницы по металлу.

Задумка в следующем, мы кладем стиральную машину автомат «на спину», по углам подставляем бруски и закрепляем их, чтобы машинка-соковыжималка с них не соскочила во время работы. Люк, манжету, барабан, двигатель и приводной механизм мы оставляем на месте, остальное убираем. Двигатель придется подключать отдельно, поскольку блок управления мы также убрали. Далее нам нужно подготовить детали для будущей соковыжималки, делаем следующее.

  1. Снимаем приводной ремень со шкива.
  2. Откручиваем амортизаторы и все остальные элементы, которые мешают снять бак.
  3. Убираем манжету люка (для этого нужно ослабить хомут).
  4. Вытаскиваем бак вместе с барабаном.
  5. Если бак разборный, раскручиваем его, если неразборный, распиливаем по шву болгаркой.
  6. Приводной механизм можно не разбирать и барабан не вытаскивать, наша задача вычистить дно бака от мусора и грязи, а также очистить внешние стенки барабана от той же грязи.
    После механической чистки, лучше дополнительно обработать дно и стенки бака, а также барабан уксусом.
  7. Бак вычищен, в нем не должно остаться ни мусора, ни лишних деталей типа тэна, термистора и других датчиков. Все лишние отверстия нужно заделать с помощью жестяных и резиновых заплат. Оставим только сливное отверстие, к которому нужно будет прикрутить новый сливной патрубок.
  1. Завариваем все отверстия барабана сваркой, они не годятся – слишком большие. Убираем ребробойники, а крепления для них оставляем, они помогут измельчать овощи и фрукты.
  2. Проделываем в стенках барабана по всему периметру сотни мелких отверстий, диаметром 1 мм.
  3. Собираем бак обратно. Если он был неразборный, тогда придется просверлить дрелью поперек шва по кругу 15-20 отверстий, промазать шов герметиком, а затем стянуть две части бака болтами.
  4. Устанавливаем бак вместе с амортизаторами и манжетой люка на место – подготовка завершена.

Соковыжималка своими руками видео

После сборки и наладки производим пробный пуск. Пустой барабан должен вращаться без биения и постороннего шума. Готовим яблоки, тщательно моем, отбираем гнилые и червивые. Хорошие яблоки можно не резать. Сердцевина и косточки не помеха нашей соковыжималке. Под трубку стока подставляем ведро. Забрасываем яблоки по 1 — 2 шт. в бункер и толкателем прижимаем к тёрке. При равномерном забросе измельчается примерно ведро яблок до момента начала вибрации. Центробежная сила прижимает жмых по окружности сетки равномерно. Если начнётся лёгкая вибрация — заброску прекращаем и даём поработать на отжим до момента, когда перестанет течь сок из трубки.

Выключаем двигатель и ждём полной остановки. Пластмассовой пластинкой или детской лопаткой для песочницы счищаем жмых с сетки барабана.

После окончания работы тщательно промываем сильной струёй воды сетку и все детали.

Для длительного хранения производим отделение кожуха барабана от кронштейна, снимаем сетку для более тщательной очистки и промывки.

Высушенный жмых является хорошей витаминной добавкой в корм курам и козам в зимний период.

Е. ЯБЛОНСКИЙ, г. Бобруйск, Беларусь

Соковыжималки необходимы каждому дачнику и огороднику. Особенно полезны эти приспособления, когда дело доходит до отжима плодов по завершению летнего сезона. Конструкция подобного устройства достаточно проста, поэтому совсем необязательно приобретать его магазине. Соковыжималка, сделанная своими руками, поможет переработать большой объем фруктов и ягод быстро и без труда.

Для изготовления такого устройства нам потребуются материалы и инструменты, а также пара часов нашего драгоценного времени. Узнаем подробнее, как сделать соковыжималку своими руками. Рассмотрим основные виды самодельных агрегатов.

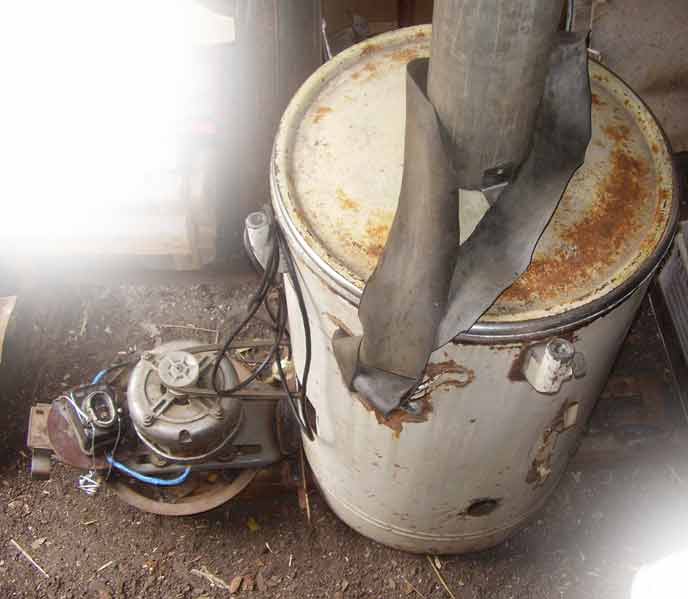

Неиспользуемая стиральная машина с действующей центрифугой может применяться для изготовления . Соковыжималка из стиральной машины справится с такими задачами, как измельчение сырья, отжим и фильтрация жидкости.

Конструкция самодельной соковыжималки из стиральной машины: 1 — бак стиральной машины; 2 — центрифуга; 3 — сетчатый вкладыш; 4 — бункер для фруктов; 5 — терка; 6 — втулка-ось; 7 — направляющий патрубок; 8 — двигатель; 9 — автомобильная покрышка.

Для выполнения задуманного проекта следует подготовить центрифугу, не деформированный кожух, держатели для креплений, подшипники различных размеров.

Работа проводится в соответствии с алгоритмом:

Прежде всего важно произвести очистку всех деталей от ржавчины и накипи, возникших в результате постоянного воздействия порошка. С помощью наждачной бумаги произведите полировку всех очищенных поверхностей до блеска.
Полученная конструкция предусматривает наличие всего двух отверстий

Первое – для загрузки ингредиентов, второе – для готового сока. Все остальные следует закрыть резиновыми вставками.
Следующим этапом подготовьте терку и прокладку. Прокладку предпочтительнее вырезать с помощью болгарки из нержавейки. Это позволит повысить надежность и продолжительность службы агрегата. Смастерить терку можно, выполнив несколько элементарных шагов. Просверлите отверстия небольшого диаметра и разделите получившиеся круги на сектора. Заготовленный элемент закрепите шурупами, набейте режущие зубчики.
Барабан необходимо дооборудовать ребрами жесткости, сеткой для фильтрации.
В качестве загрузочной емкости может быть использована полиэтиленовая труба. Закрепите ее металлическими уголками. Она должна быть прикручена с некоторым сдвигом в сторону, чтобы ее край был совмещен с выходом из терки.
Толкатель для продуктов легко подготовить из любого деревянного черенка.
Для того, чтобы устройство не опускалось ниже уровня терки, поставьте ограничитель.
Чем более мощный двигатель вы будете использовать, тем выше будет производительность прибора.

Все детали должны быть хорошо
закреплены
, а также заизолированы электрические части.

Загрузите плоды в трубу, подставьте емкость, нажмите на них толкателем. Выжимка сока должна производиться, пока не почувствуете вибрацию. После появлении вибрации прекратите наполнение новыми продуктами, позвольте прибору поработать на отжим. По завершению процедуры, сразу произведите разбор устройства на детали и тщательно их промойте.

Популярные статьи  Запах в мультиварке — практические советы как удалить запах

Соковыжималка из фронтальной стиральной машинки

Изготовление соковыжималки из фронтальной стиралки несколько сложнее и займет больше времени. Для конструирования устройства понадобятся:

  • машинка с фронтальной загрузкой и приводом от ремня;
  • пара металлических сеток размером 300х60 мм;
  • крепеж из болтов и гаек диаметром 3 мм;
  • емкость для сока;
  • заглушки из резины;
  • патрубок для слива;
  • набор отверток и торцевых ключей;
  • ножницы по металлу;
  • болгарка;
  • электродрель;
  • молоток и плоскогубцы.

Подготовительные работы

Со стиральной машинки снимают все лишние элементы (помпу, датчики, фильтр, клапан, устройство управления), после чего ее кладут тыльной стороной на бруски и хорошо фиксируют. Затем выполняют следующие шаги:

  1. Снимают приводной ремень со шкива.
  2. Открывают люк и отгибают резинку, демонтируют хомут и уплотнитель.
  3. Отворачивают крепеж и снимают амортизирующие элементы.
  4. Демонтируют все детали, препятствующие снятию бака.
  5. Вынимают и разбирают бак, для чего выкручивают болты и разжимают защелки. Если бак выполнен из пластика, его распиливают пополам.
  6. Очищают бак от различных загрязнений.
  7. Все отверстия затыкают резиновыми заглушками, кроме сливного.
  8. Монтируют бак и остальные элементы в обратной последовательности.

Процесс изготовления

После подготовительных мероприятий остается сделать следующее:

  1. Сетку фиксируют внутри барабана посредством шурупов. Для чистки ее можно будет легко демонтировать.
  2. Чтобы сырье измельчалось, ребра нужно заточить.
  3. К сливному отверстию закрепляют патрубок.
  4. Монтируют электромотор.

Принцип работы соковыжималки

Прежде чем запустить собранную конструкцию, нужно убедиться в ее устойчивости, а также в равномерном вращении барабана без заклиниваний. После этого вымывают фрукты и загружают их внутрь машинки.

Не нужно набивать устройство фруктами доверху. Иначе машинка измельчать не будет и может сломаться.

Если загружаются твердые яблоки, то барабан должен быть заполнен наполовину. Мягкое сырье можно класть в большем количестве. Под сливной патрубок устанавливают ведро или кастрюлю для сока. Остается запустить мотор в режим отжима. Во время вращения барабана яблоки будут биться, а из получившейся смеси — вытекать сок. Как и с предыдущей конструкцией, нет необходимости в резке сырья на кусочки. Производительность такой соковыжималки примерно такая же, как и в описанном выше варианте.

Как сделать соковыжималку из стиральной машины

Соковыжималка из стиральной машины позволяет получить ведро чистого сока меньше чем за полчаса. Промышленным моделям такой самодельный аппарат ничем не уступает, поэтому пользуется особой популярностью у дачников.

Для мягких фруктов, винограда чаще используют пресс. Для овощей, яблок, груш и других твердых фруктов нужен более затейливый аппарат, который сначала измельчит, а потом выдавит сок. Такие соковыжималки фильтруют от мякоти с помощью центробежной силы, этот же принцип заложен в работе стиральной машины.

Самодельная центробежная соковыжималка

Большой урожай может не только обрадовать, но и сильно озадачить дачника. Если в гараже завалялись детали от старой машины-автомата и есть базовые навыки работы с металлом, то сделать сокодавилку в домашних условиях не составит труда.

Для работы понадобятся:

  • заклепки;
  • болты;
  • центрифуга с баком;
  • шкив с ремнем;
  • мотор на 1,1 кВт;
  • нержавеющая труба на 100 мм;
  • патрубок 20 см;
  • сетка нержавеющая с ячейками в 1 мм;
  • лист металла 2 мм и куски жести;
  • тонкая резина;
  • стальные уголки.

Многое зависит от имеющегося бака, его размеров, подручных средств. Основная цель переделки — использовать ненужные детали. Желание усовершенствовать, облагородить конструкцию можно реализовать, используя покупные детали.

Пошаговая инструкция:

Из корпуса достать бак, убрать ТЭН и все сопутствующие элементы. Очистить от накипи с помощью уксуса или лимонной эссенции.
В баке, отделенном от центрифуги, заклепать все прорези кусками жести подходящего размера. Оставить единственное отверстие диаметром равным патрубку для вывода сока.
Подготовить терку для измельчения фруктов. Взять лист металла, вырезать идеально ровный круг диаметром на 20 см меньше дна центрифуги

Из тонкой резины вырезать прокладку, проложить между дном и теркой, особое внимание уделить симметричности кольца. Усилить конструкцию еще одним кругом из металла, подложенным под будущую терку.
В стальном листе просверлить отверстия на 5 мм с шагом в 15 мм

Пробойником придать дырочкам форму зубьев, как на обычной пищевой терке.
Прикрепить терку, металлический усилитель и прокладку болтами ко дну центрифуги. Гайки должны быть снаружи, хорошо усилить их шайбами, чтобы во время вращения болты не раскрутились.
Прикрутить шкив с ремнем. Установить и подсоединить мотор. Можно использовать родной мотор, если он выдает не меньше 1500 об/мин. При меньших оборотах следует взять любой более мощный двигатель.
В центрифуге уже есть дырочки для фильтрации мякоти, но они слишком большие, сок будет мутный. Чтобы это исправить, существует два способа: приклепать к внутренней части барабана нержавеющую мелкую сетку или каждый раз использовать чистую ткань для фильтрации. Если выкладывать сетку, то крепить как можно лучше к центрифуге, абсолютно неподвижно, без торчащих краев и углов. С тканью все проще, каждый раз перед обработкой фруктов ее нужно намочить в теплой воде, распределить по барабану, включить прибор, а центробежная сила закрепит ее на стенках.

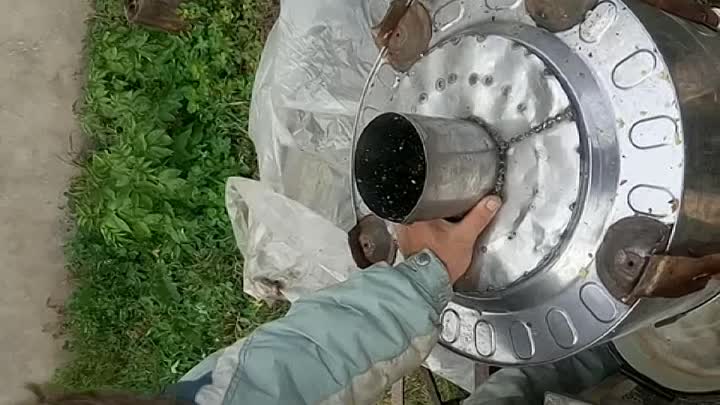

Трубу на 100 мм закрепить над теркой на расстоянии 4 см с помощью болтов и металлических уголков. Трубу лучше сместить от центра ближе к бокам, чтобы доставать жмых было удобнее, не приходилось разбирать всю конструкцию.
Для неподвижности агрегата во время работы, его стоит установить на раму, сваренную из металлических уголков. Если такой возможности нет, резиновая покрышка погасит вибрации, обеспечит относительную устойчивость.
Патрубок прикрепить к баку для стекания напитка.

о том, как все сделать самому:

Популярные статьи  Официальный сайт производителя и отзывы об аккумуляторных опрыскивателях Умница

Чаще всего такая соковыжималка используется для яблок, груш, моркови. Она лучше простого измельчителя для яблок тем, что выдает абсолютно чистый сок за малый промежуток времени, не требуя дополнительного пресса. В работе с виноградом без пресса и измельчения не обойтись в силу особенности строения ягод.

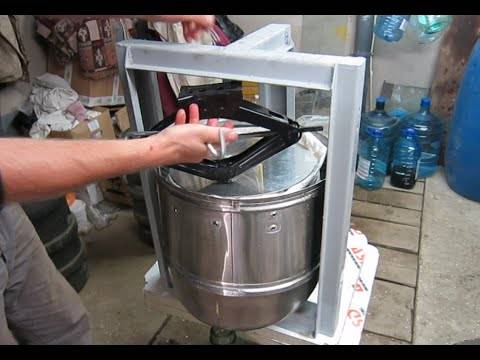

Пресс из барабана стиральной машины

Конструкция не требует мотора, электричества и сложных деталей. Суть в том, что центрифуга представляет собой сито из нержавейки — инертного металла, идеально подходящего для работы с винными кислотами.

  1. Достать центрифугу из бачка, очистить и обработать от известкового налета. Срезать внутренний край.
  2. Из металлического уголка сварить раму и подставку для пресса. В раме просверлить отверстие под винт. Вварить гайку для прокручивания винта.
  3. Сделать поддон для стекания сока из листа металла или найти готовый вариант.
  4. Вырезать из металла круг по диаметру бака, приварить к винту.

Прокручивая винт, пресс опускается и давит на ягоды, жидкость выходит через дырочки бака, собирается в поддоне и выливается в подходящую емкость. Это позволяет самому давить сок без усилий и в больших объемах.

Подключение и проверка

Необходимо убедиться в том, что выбранный мотор работает. Для этого следует определить выводы обмоток с помощью тестера или мультиметра. Чтобы проверить работоспособность коллекторного мотора, надо подключить один провод кабеля с вилкой к одной щётке, а другой — к выводу обмотки. Свободные проводники соединяются между собой. Если двигатель исправен, то ротор начнёт вращаться.

Асинхронный мотор подключается по-другому. Вначале нужно определить рабочую и возбуждающую обмотки. Первая будет иметь большее сопротивление. К ней питание подаётся напрямую, а к возбуждающей — через фазосдвигающий конденсатор.

Всё когда-нибудь ломается. Стиральные машины и холодильники не исключение. Если ваша техника уже точно пришла в полную негодность и ремонту не подлежит, не спешите выбрасывать её на свалку. Есть множество вариантов использования старых стиральных машин и холодильников, причём как вполне практичных, так и декоративных.

Цветочный горшок из барабана старой стиральной машины. Вполне симпатичный и вместительный, влаги не боится, прослужит долго, ведь металл — материал очень надёжный. Покрасить такой вазон для растений можно в любой цвет.

Целая стиральная машина стала клумбой, задействовали даже контейнер для порошка и ополаскивателя. Конечно, смотрится такой предмет бытовой техники в окружении зелени странновато, но в целом очень интересный вариант, оригинальный элемент ландшафтного дизайна.

Самый популярный способ применения старого барабана от стиральной машины — мангал. Готовить на дровах и углях можно не только шашлыки, сверху удобно встанет и кастрюля, и сковорода. При этом сделать такой мангал очень просто.

Это уже усовершенствованный вариант мангала из стирального барабана, на треноге. Кстати, конструкция получается достаточно лёгкой, переносить по участку несложно. Как вариант можно было оборудовать стационарное место для уличного очага, обустроив вокруг барабана удобную площадку.

И кто скажет, что это некрасиво — отблески пламени в отверстиях блестящего металла. Выглядит такой мангал вовсе не как старая и никому не нужная вещь, а актуальный и практичный элемент приусадебного участка.

Из совсем уж старой стиральной машины, вернее, её округлого металлического корпуса, можно сделать коптильню для рыбы и мясных продуктов.

Вот так нарядно может выглядеть барабан стиральной машины, над которым поработал дизайнер или хозяин дома с богатой фантазией. Кстати, в пустом корпусе такой тумбы-сиденья с мягкой подушкой вполне можно хранить всевозможные мелочи.

И вновь клумба в целой стиральной машине. Красивые яркие петуньи сгладили брутальность неказистого металлического корпуса техники, которая явно прослужила много лет, пока не превратилась в клумбу.

Шкаф в старом холодильнике. Корпус выкрасили, полок немного, но они достаточно вместительные, а в бывшей морозилке поместились различные мелочи.

Даже если холодильник сам морозить отказался, это не может помешать использовать его для охлаждения напитков во время вечеринки на свежем воздухе. Простая отделка деревянными досками выглядит вполне привлекательно, а лёд под ставшей откидной крышкой сохранится достаточно долго.

Инкубатор в старом корпусе холодильника. Тепло сохранит, особенно, если дополнительно утеплить, потребуются лишь лампы для обогрева яиц и термометр для контроля за температурой. Хороший вариант для желающих заняться разведением кур.

Домик для щенков. Получилось отдельное спальное место и столовая. Для более крупной собаки в качестве спального места корпус холодильника тоже подошёл бы, требуется лишь убрать полки.

Ларь для картошки и других овощей. Если нет погреба — хорошее место для хранения. Вкопанный в землю холодильник будет слабо нагреваться и охлаждаться, меньше вероятности того, что картофель прорастёт или, наоборот, промёрзнет.

Приходит время, когда «домашняя помощница» верно служившая вам много лет ломается, а чинить ее уже нецелесообразно. Возникает необходимость купить новую стиральную машину, ну а что делать со старой? Можно унести ее на помойку, но это будет поступок нехозяйственного, непрактичного человека, ведь в стиралке спрятано столько полезных вещей, которые могут сослужить хорошую службу. Давайте поговорим о применении двигателя и других деталей стиральной машины в хозяйстве. Надеемся, вы передумаете выкидывать свою старую машинку.
