Как починить термопот своими руками: причины и их устранение

Характерные поломки и их устранение

Для изготовленных по одной схеме приборов характерны типичные неисправности. Как их найти и устранить, будет в картинках описано ниже.

Не включается

Если устройство не включается, то дело в нарушении контактов электроцепи. Вопрос только в том, в каком месте произошел обрыв. Начинать проверку нужно с сетевого шнура. В случае его непригодности следует заменить провод на новый. Затем должны быть проверены все соединения обоих термовыключателей. Возможно произошло аварийное размыкание, а из-за неисправного термостата контакты не вернулись на место. Также может не восстановиться соединение у термопредохранителя. Для проверки нужно отсоединить сомнительную деталь и замкнуть провода напрямую. Если это сработало, дефектная запчасть заменяется новой.

Постоянно кипятит воду

Ситуация, когда вода постоянно кипит, а аппарат не выключается, может произойти только у самых бюджетных моделей с одним термостатом. Именно из-за его поломки термопот не отключается после закипания. Тут следует сразу, без всяких проверок, менять термовыключатель. В хороших и надежных образцах всегда стоит дублирующий термостат. А некоторые производители устанавливают дополнительный контроль в виде термопредохранителя, который подстрахует, если по какой-либо причине не сработают обе защиты, и чайник постоянно кипятит воду.

Отключается раньше закипания

Обычно такое происходит только у аппаратов, проработавших не один год. Это связано с потерей своих свойств биметаллической пластиной в термостате, которая со временем начинает реагировать на более низкую температуру, чем было запланировано. Чтобы исправить ситуацию можно попробовать временно подогнуть контакты у пластины. А лучшим решением будет замена термовыключателя.

В том, что термпот перестал кипятить воду, может быть виновата банальная накипь. Оседая толстым слоем на ТЭНе, она понижает его теплопроводимость. Нагревательный элемент постепенно начинает перегреваться. В определенный момент термостат видит в этом угрозу пожара и размыкает электрическую цепь на мгновения раньше закипания воды. Избавиться от накипи на ТЭНе можно простым кипячением раствора лимонной кислоты. Если это не помогло, то придется отсоединять нагреватель и очищать его с помощью ножа.

Еще  причинами поломок могут быть плохие контакты. В этом случае следует проверить все соединения с проводами нагревательного элемента и термовыключателя. При необходимости контакты перепаиваются.

Не работает кнопка подачи воды

Если не работает кнопка подачи воды, то причин может быть несколько. В первую очередь, это могло произойти из-за засора в системе. Мусором чаще всего выступают частички накипи, которые оседают на стенках трубок и шлангов, постепенно уменьшая их просвет. Это в конечном итоге приводит к тому, что помпа не качает воду.

Для устранения накипи также нужно использовать лимонную кислоту или уксус, прокипятив с ними воду в аппарате. В случае нерастворимого мусора предстоит полная разборка насоса и всей водяной системы. Для этого нужно отсоединить все шланги и продуть их. Саму помпу следует разбирать так:

  • отсоединить ее от корпуса аппарата;
  • открутить крыльчатку и очистить с нее накипь;
  • освободить от грязи магнит.

Не работает кнопка налива жидкости и в случае плохих контактов на самой клавише или в местах соединения проводов с электронасосом. Для устранения необходимо проверить всю схему на обрывы. При выходе из строя второго ТЭНа на мотор электронасоса перестает подаваться напряжение.

Может не работать авторозлив при неполадках в модуле управления. В этом случае нужно проверить плату на предмет трещин и сгоревших деталей, при обнаружении которых придется поработать паяльником.

Не греет воду при горящей лампочке

Когда аппарат не греет воду при горящем индикаторе, то первое, что нужно сделать – это проверить ТЭН. Но если нагреватель исправен, то причина может заключаться в электрической схеме. То есть, термопот не греет воду, но горит лампочка, если в цепи после индикатора стоит предохранитель, который перегорел. Для устранения проблемы неисправную деталь следует заменить.

Другие неисправности

При длительной или некорректной работе термочайника могут возникать и другие неполадки.

  1. Не работает повторное кипячение — причину нужно искать в дополнительном нагревателе и модуле управления.
  2. Нет основного кипячения, тогда как кнопка повторного работает – проверить следует терморегулятор.
  3. Термопот работает только на подогрев, но не кипятит – виновником является перегоревший основной ТЭН.

Полезные советы

На рынке термопоты представлены разными брендами, отличающимися друг от друга конструкцией. Например, прибор от компании Скарлетт ремонтируется по стандартной схеме. А ведь это не самый дешёвый вариант. Модель Zojirushi не рекомендуется самостоятельно ремонтировать. Даже открученная крышка станет причиной, что прибор не возьмут на обслуживание.

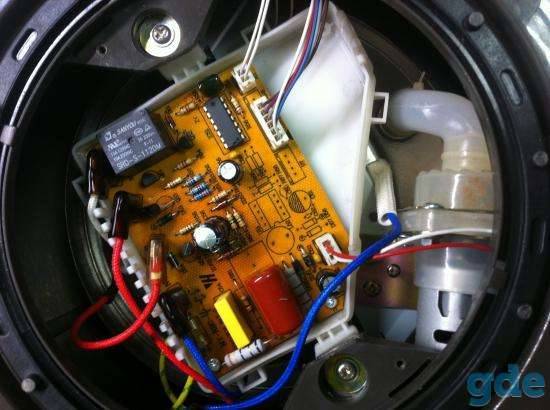

Печатная плата – деталь нежная, ведь в неё установлены элементы, не терпящие грубого вмешательства. Например, микрочип отпаивается термофеном, а не паяльником, который сожжёт своей мощностью и деталь, и место её установки. Конденсаторы выходят из строя под действием высоких температур, диоды не любят статического электричества. Таким образом, если вы не знакомы с главными приёмами работы с электронными составляющими микросхем, то не стоит браться за их ремонт.

Наличие простых инструментов – обязательное требование в проведении ремонта термопота. В арсенале должны быть пинцет, паяльник, индикаторная отвёртка, мультиметр. Чем больше инструментов, тем проще проводить ремонт.

Устройство насоса в термопоте

За перекачку воды в термопоте отвечает насос. Он бывает ручной в виде помпы и электрический, где крыльчатку в действие приводит электромотор. Каждый узел отличается своим устройством:

Популярные статьи  Принцип работы и подбор тепловой завесы

Электронасос состоит из электродвигателя. На его корпус насажена пластиковая рабочая камера. Внутри ее происходит перекачка воды за счет вращающейся крыльчатки, надетой на вал электромотора. Некоторые производители термопотов перед входным патрубком устанавливают фильтр

Важно! Засорение фильтра может быть причиной, по которой перестал работать насос бытового прибора. Электронасос состоит из моторчика и пластиковой перекачивающей камеры

Ручной насос представляет собой помпу, выполненную в форме гофрированного цилиндра

Все элементы сделаны из пластика. Помпа функционирует только при плотно закрытой крышке. Ей нужна герметичность. В работу помпу приводит человек. Когда на закрытой крышке термопота он нажимает пальцем кнопку, гофрированный цилиндр сжимается. Происходит нагнетание воздуха в верхнюю часть камеры. Образовавшееся давление выталкивает с каждым нажатием кнопки порцию воды. Вытесняемая жидкость через патрубок направляется к носику термопота. При отпускании кнопки механизм возвращается в исходную позицию. Ручная помпа выполнена из пластика, работает за счет образования давления воздуха внутри камеры

Если возникает необходимость приобретать новый узел, важно знать, что электрический насос так и именуется в перечне запчастей. А вот ручной элемент обозначен как воздушная помпа

Устройство и принцип работы термопота

Термопот – современный «умный» электрочайник, оснащенный модулем электронного управления, емким баком для воды, электронасосом. Колба держит тепло, функционирует по типу обычного термоса. Причины, почему не работает термопот, могут быть разными, для начала нужно рассмотреть схему и принципы работы прибора.

В обычном термосе подогретая вода остывает. Этот процесс может занимать разное количество времени в зависимости от типа колбы, ее состояния. В термопоте полное остывание не происходит, поскольку устройство поддерживает запрограммированные пользователем показатели. Нагревательных элементов при этом 2 – один будет кипятить жидкость, второй поддерживать достигнутую температуру. Исключение составляют бюджетники, в которых доступна только опция кипячения.

Так выглядит термопот изнутри – колба для воды

Модели могут идти с разными регуляторами. Все они отвечают за температуру подготовленной жидкости. Встречаются бесступенчатые модели, плавно переключающие температуру от 60 до 100 градусов. Ступенчатые модели идут с заранее заданными фиксированными установками рабочих положений.

Важно! Стандартное число рабочих режимов для управления температурами – 3.

Разлив может быть автоматическим, ручным, с применением рычага. Модуль электронного управления фиксируют под крышкой. Плата будет отвечать за повторные кипячения с применением реле времени. Схема устройства, работы термопота довольно сложная, поэтому при отсутствии должных навыков лучше обращаться в сервисный центр.

Так на схеме можно отразить работу термопота (она будет плюс-минус одинаковой для большинства устройств, это нужно учитывать во время ремонта)

Если не работает отключение термопота, ни в коем случае не стоит лезть в блок питания. В него входят диодный мост, импульсный трансформатор. С такими схемами работают не все специалисты, людям без опыта вмешиваться в сложную электронику категорически нельзя. Элементы электроцепи включают в себя диоды, транзисторы, сопротивление, конденсаторы. Все эти компоненты крепят на электрическую плиту.

Важно! Ремонт термопота своими руками по схеме сможет делать только опытный специалист.

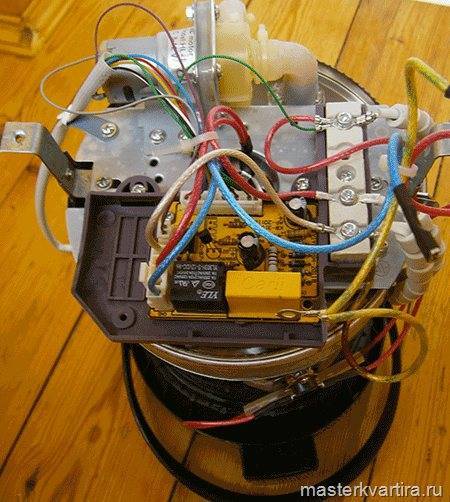

Чтобы провести восстановительные работы, ремонт, прибор нужно будет разобрать. Делают это по единой схеме, поскольку все модели выглядят плюс-минус одинаково. Последовательность работ по разборке перед ремонтом:

  1. Отключить электрический термопот от сети (перед ремонтом делать это обязательно), слить с него воду. Перевернуть емкость вверх ногами, выкрутить винты.
  2. Плоской отверткой либо другим подходящим инструментом снять полимерное кольцо с фиксаторов термопота. Под ним будут винты, выкрутить их (для ремонта это обязательно).

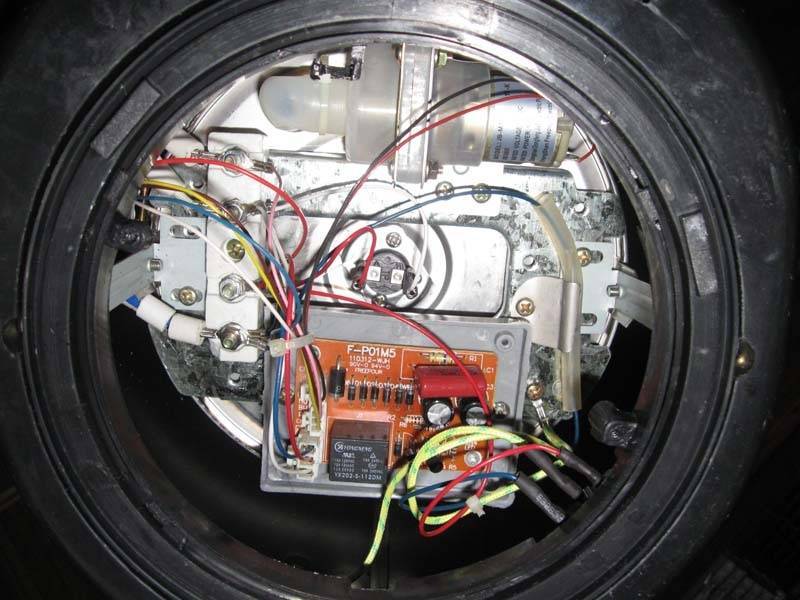

  3. Убрать поддон, чтобы получить доступ к помпе термопота. Отсоединить от насоса шланги, убрав с них хомуты для крепления (можно просто обрезать ножницами).
  4. Снять с патрубков термопота шланги, убрать верхнюю крышку, не прилагая значительного усилия.

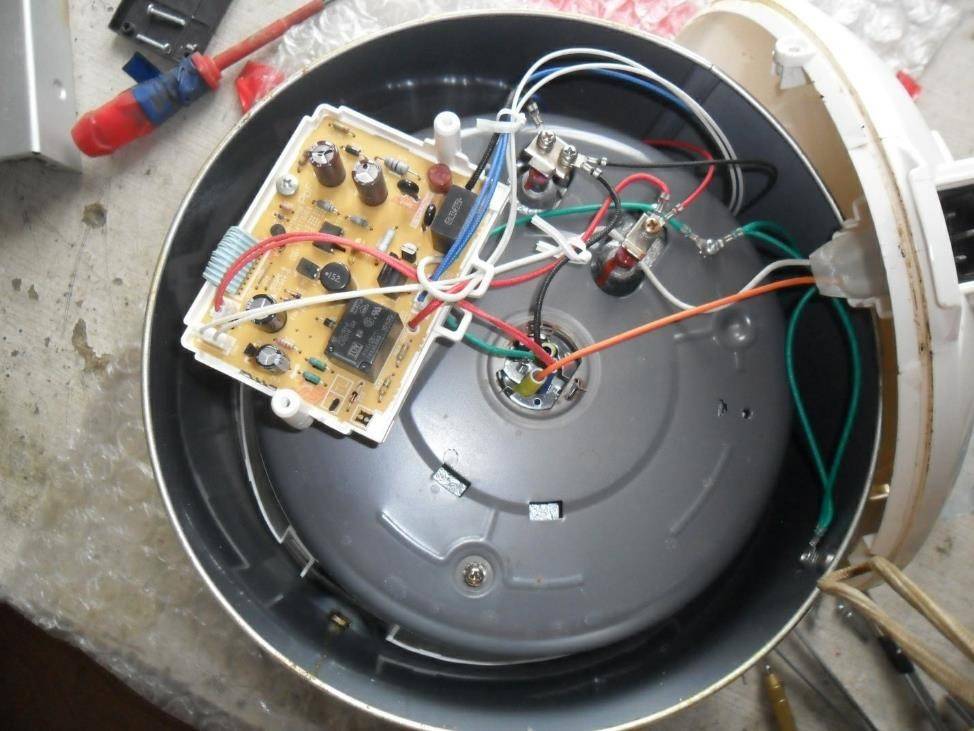

  5. Поставить агрегат дном кверху, дойти до печатной платы, открутить ее, отодвинуть в сторону.
  6. Убрать прокладку термопота, скрутить пару винтов до ремонта, снять поддон вместе с дном.
  7. Открутить последние винты, используемые для фиксации крышки защиты, отверткой снять и открыть доступ к элементу нагрева.
  8. Вынуть ТЭН, отсоединить нужную деталь, проверить ее работу, произвести ремонт.

Электронику рекомендовано прозвонить во время ремонта тестером, потому что визуально она в порядке часто, а проблемы при этом есть. На корпусе термопота недопустимо наличие трещин и других дефектов, через которые может протекать жидкость.

Важно! Чтобы не забыть, в какой последовательности после разборки осуществлять сборку термопота, следует фотографировать каждый этап. Это минимизирует риски неудачного ремонта.

Устройство чайника-термоса

Рассмотрим ключевые элементы термопота.

  1. Бак из коррозийно-стойкой стали.
  2. Спирали (ТЭНы), встроенные в корпус. Один элемент предназначен для кипячения воды, а другой поддерживает необходимую температуру. Для исключения короткого замыкания каждая спираль обёрнута в специальные «бусы» из керамики.
  3. Система подачи воды. Состоит из помпы, двигателя, нагнетателей и соединительных трубок для транспортировки жидкости. Питание двигателя колеблется в районе 8-12 В. У более продвинутых моделей этот показатель увеличен для 24 В.
  4. Электронный блок. Здесь находится временное реле, отвечающее за принудительное включение нагревательной спирали. Тут же можно увидеть элементы, формирующие локальное напряжение как для двигателя, так и для самого реле.
  5. Чип управления. Эта часть отвечает за активацию режимов термопота: «Подача жидкости» и «Повторное кипячение». Сюда же включены светодиоды – индикация событий: зелёный свет указывает на режим поддержания температуры, а красный на процесс нагрева.
  6. Термовыключатель. Иногда эту деталь называют термопрерывателем, температурным датчиком или термостатом. Корректная работа чайника полностью зависит от этого элемента.

Термовыключатель

Термовыключатель выглядит как небольшой бочонок, выполненный из керамики. Внутри корпуса расположены два спаренных металлических контакта. В зависимости от типа прибора контакты или замкнуты, или разъединены.

Популярные статьи  Почему не запускается планшет

В первом случае при достижении критичной температуры линия размыкается и спирали отключаются. Когда вода остынет до определённого градуса контакты замыкаются запуская процесс нагрева. Температура отключения и включения, как правило, фиксированная. В бюджетных моделях показатели установлены по умолчанию, тогда как в более дорогих решениях есть возможность ручного выбора.

Если термовыключатель вышел из строя или просто не сработал, то на этот случай есть предохранитель. Температурный предел срабатывания последнего находится в пределах +125-150⁰С. Элемент монтируется рядом термовыключателем и закрывается металлической пластиной. Реже предохранитель располагается на дне бака. Во многом это зависит от конкретной модели чайника.

Термопот Scarlett

Часто случается, что причиной выхода из строя термопота является именно предохранитель. Он размыкает цепь и не даёт корректно работать выключателю. Соответственно, чайник не выключается, так же как и индикация. Поэтому при поломке устройства в первую очередь стоит проверить предохранитель.

Следующей причиной выхода из строя чайника – это сам термовыключатель. Если под рукой есть омметр, то исключить его очень просто: он имеет нулевое сопротивление при температуре в +25-30⁰С. В противном случае выключатель нужно заменить.

Частые поломки термопота

О поломке термопота могут свидетельствовать следующие нестыковки в работе прибора:

  1. Устройство не включается, отсутствует подсветка индикаторов.
  2. Не функционирует основное кипячение, а включается только подогрев.
  3. Не работает подогрев, при этом основное кипячение функционирует как надо.
  4. Отсутствует подача воды.
  5. Вода долго нагревается, при этом сам термочайник быстро включается и выключается.
  6. При нагревании устройство издает сильный шум.

Причиной неполадок электрической техники данного предназначения могут стать такие детали как: ТЭН, электрический шнур, конденсаторы, диоды, микрочип,микротрещины на плате и мн. др.

После некоторого времени работы, термопот начинает медленно доводить воду до кипения. В этом случае неисправность может быть связана с излишне образовавшейся накипью. Эту проблему обычно устраняют при помощи специальных средств, которые можно купить в магазинах, или использовав домашний раствор лимонной кислоты.

Бывает так, что на сам прибор попадает вода, после чего начинаются проблемы, которые могут свидетельствовать о сбоях в микросхемах, платах. Платы рекомендуется проверить на наличие микротрещин, а также подгораний. Не рекомендуется паять какие-либо элементы, тем более неподходящим по уровню паяльником.

В случае, когда прибор перестает кипятить воду, первым делом, нужно проверить нагревательные элементы, возможно вышел из строя ТЭН. Для начала специальными инструментами нужно прозвонить все детали, которые отвечают за кипячение воды. Но специалисты не рекомендуют заменять сгоревшие ТЭНы, как показывает ценовая политика — это совсем не рентабельно в данном случае, лучше купить новый электроприбор.

Как починить термопот своими руками: причины и их устранение

Новый термопот

Подсветка индикаторов может быть результатом неисправности предохранителей, термовыключателей или шнура питания.Шнур прибора нужно проверять вместе с колодкой, которая размещена внутри корпуса. Его нужно прозвонить мультиметром и в случае непригодности заменить на новый.

Типичные неисправности

Наиболее часто причинами поломок являются следующие детали устройства:

Сетевой провод

Перед тем, как отремонтировать термопот своими руками, следует отключить его от сети. После этого, чтобы “прозвонить” провод аппарата тестером, его нужно отсоединить. Для этого открутите винты на днище устройства и снимите его. Вы увидите клеммы, к которым прикреплен сетевой шнур. Отсоедините шнур и начните “прозванивать” его тестером. Если шнур в порядке, можно приступать к дальнейшему поиску неисправности.

Микросхемы

Если вы обнаружили, что на устройстве не работает кнопка или все клавиши, то причиной неполадки может быть вышедший из строя блок управления. Самостоятельно ремонтировать его не рекомендуется, поскольку необходимо иметь определенные знания в радиоэлектронике. Лучше будет, если ремонтом чайника термоса займется сервисный центр.

Электрические нагреватели

Если после включения аппарата он не кипятит воду, при этом работают все режимы нагрева, а также автоматика, то эти симптомы указывают на то, что возможно перегорел нагреватель, или вышло из строя термореле. Чтобы выяснить это, потребуется разборка агрегата.

В разных моделях агрегатов вид греющих элементов может отличаться. Также может отличаться и их расположение. Но алгоритм разборки аппарата, в большинстве случаев, схож. Чтобы более подробно ознакомиться с тем, как менять нагреватели, можно посмотреть видео.

Помпа

Если термопот при попытке налить горячую жидкость в чашку не качает воду, то, скорее всего, не работает насос, по причине выхода его из строя. Чтобы добраться до помпы, потребуется разобрать аппарат вышеописанным способом. После снятия всех частей днища, вы увидите помпу.

Далее, проделайте следующее.

Термовыключатели

Иногда возникает ситуация, когда термопот не отключается и постоянно кипятит воду. Или наоборот: вы залили воду, аппарат ее греет, но выключается, когда жидкость еще не кипит. Почему это происходит? Данная неисправность может возникать, когда неисправны термовыключатели. Их можно обнаружить на дне и стенках бака. Для лучшего их контакта с поверхностью применяется специальная термопаста.

Термовыключатель, находящийся на дне бака, крепится к нему двумя винтами. Иногда производитель, особенно китайский, наносит мало термопасты, из-за чего термореле начинает работать неправильно: аппарат может при кипячении воды долго не выключаться.

Для проверки термореле на работоспособность, необходимо отсоединить его от корпуса бака, и снять провода с клемм. В нормальном состоянии (без нагрева) реле находится в положении “включен”. Если проверить его тестером, то прибор покажет сопротивление 0 ОМ.

Далее, следует подсоединить к выключателю 2 провода и опустить его в воду, доведенную до кипения. Теперь снова измерьте сопротивление. Если прибор показывает бесконечность, это значит, что выключатель отключился, и он функционирует нормально. Если датчик не работающий, то следует приобрести новый и заменить его. По поводу замены термовыключателя можно посмотреть следующее видео.

Популярные статьи  Почему сгорает предохранитель в микроволновке и как его заменить

Выше были рассмотрены некоторые поломки чайника-термоса, которые вполне можно устранить без привлечения специалиста. В остальных случаях агрегат следует отнести для ремонта в специализированный сервисный центр. Но перед тем, как сдать аппарат в ремонт, поинтересуйтесь, во сколько он вам обойдется. Чаще всего, с финансовой точки зрения, ремонт не оправдан, так как стоимость его будет в пределах цены нового термопота.

Основные поломки связанные с ТЭНом

У термопотов есть два часто встречающихся вида поломки:

  • не греет воду, но поддерживает ее температуру;
  • греет, но вода остывает.

Так выглядит ТЭН для термопота

В обоих случаях виноват нагревательный элемент. Дело в том, что в термопоте он состоит из двух частей. Первая включается когда надо вскипятить воду, вторая — для поддержания заданной температуры. Обе части запаяны в одном корпусе, так что при выходе одной из них менять приходится элемент целиком.

Замена ТЭНа термопота

ТЭН для термопота имеет необычный вид — это металлическое кольцо из полосы металла шириной в несколько сантиметров с тремя выводами в керамических изоляторах (на фото выше). Называется такой тип нагревателей ленточные. Есть они под разные модели, с различной мощностью. Ещё есть разные диаметры. Все данные указаны на детали.

Ещё одна особенность: ТЭН для термопота сдвоенный. В одном корпусе запаяны два разных нагревателя разной мощности. Вообще, мощность может быть от 500–600 Вт до нескольких киловатт; диаметр от 140–150 мм до 160–170 мм. Диаметр указывается с разницей, так как его можно регулировать при помощи стяжки.

Как поменять ТЭН в термопоте

Кольцо ТЭНа найти несложно. Как только снимете дно, заглянув сбоку на корпус, можно увидеть ленточный нагреватель. Его выводы также хорошо заметны. Они выведены на контактную площадку, где зафиксированы гайками. Перед тем как снимать нагревательный элемент, подпишите выводы или сделайте фото. Собирать надо будет точно как было и перепутать ничего нельзя.

Для уверенности, что виноват ТЭН, перед тем как его снимать, нужно его проверить. Берём обычный мультиметр и в режиме измерения сопротивления проверяем сопротивление обоих нагревательных элементов. Для этого один из щупов касается общего вывода (он один, с одной стороны). Второй щуп касается сначала первого вывода, затем второго.

Ремонт термопота: выводы ТЭНа и из назначение

Если какой-то нагревательный элемент перегорел, прибор покажет обрыв. Дальше всё просто. Ослабляем гайки на стяжках до тех пор, пока не получится кольцо нагревателя снять. Устанавливается всё в обратном порядке. Эта часть проста, так что проблем не возникает.

Как обойтись без нового ТЭНа

Вариант с заменой нагревательного элемента логичен и понятен. Но по стоимости новый ТЭН для термопота равен половине цены на новый прибор. Есть варианты восстановления нагревателя без замены. Но это для тех, кто согласен применять нестандартные решения.

Перегорел ТЭН — это значит где-то оборвался нагревательный элемент. Один из вариантов восстановить его работоспособность — разобрать корпус нагревательного элемента и соединить (спаять, скрутить и т. д.) разорванный проводок. Затем, по возможности, сложите корпус нагревателя и можно ставить восстановленный ТЭН.

Какими бывают термопоты

В довершение хотим читателя ознакомить с разновидностями термопотов. Обсудим модели, которые упорно прячет поисковая система, игнорируя явную привлекательность товара. Издержки SEO-продвижения несправедливо распределяют выдачу.

Керамические термопоты видом (и материалом) мало отличается от заварного чайника из обожженной глины. VC-3230 объемом 1,2 литра, традиционные три температурных режима, удобная подставку, вмещающая панель управления. Зачем производитель использует услуги гончаров, изготавливая корпус термопота? Экологичность. Популярное сегодня слово. Человечеству неизвестны более безвредные материалы, нежели используемые тысячелетиями черепки обожженной глины.

Термопоты предназначены для небольших посиделок. Вскипает вода считаные секунды. Минуты достаточно, получите 1 литр кипятка. Вариант идеален домохозяйкам, присевшим позабыть домашние хлопоты.

Ищущим элитный термопот, поможет японский производитель Zojirushi: представляет шикарные модели с тефлоновым покрытием нагревателей, микропроцессорным управлением. Чайник порадует хозяина нужной температурой воды, утром заблаговременно нагреет литр, управляемый командой таймера. Электроникой достигается удобство термопота, немало экономится энергия.

Термопот Дельта является представителем бюджетных вариантов. За 39$ будет рад греть воду, служить переносным термосом. Модель предоставляет глобальные свойства рассматриваемого класса бытовых приборов, включая дехлорирование воды, три температурных режимами, съемную крышку.

В среднем ценовом сегменте типичным представителем назовем термопот Хоттер. Перекрывая нишу 80$, модели отлично подойдут офисам, квартирам.

Разборка термопота

Чтобы быстро найти и устранить неисправности, термопот нужно разобрать. А так как все модели имеют схожее строение, то существует общий алгоритм действий. Демонтировать аппарат не сложно, для этого достаточно придерживаться следующей инструкции:

  • отключить прибор от сети и вылить из него воду;
  • вывернуть шурупы на дне;
  • снять фиксаторы с кольца и выкрутить освободившиеся винты;
  • убрать поддон;
  • демонтировать помпу, предварительно отсоединив от нее шланги;
  • снять крышку термопота для удобства установки прибора на столе в перевернутом состоянии;
  • открутить печатную плату и сдвинуть ее в бок, чтобы не мешала;
  • выкрутить спрятанные под прокладкой платы винты;
  • извлечь дно вместе с поддоном;
  • открутить еще 8 шурупов, удерживающих защитную крышку;
  • убрать крышку и извлечь нагреватель.
