Ремонт электроподжига газовой плиты своими руками

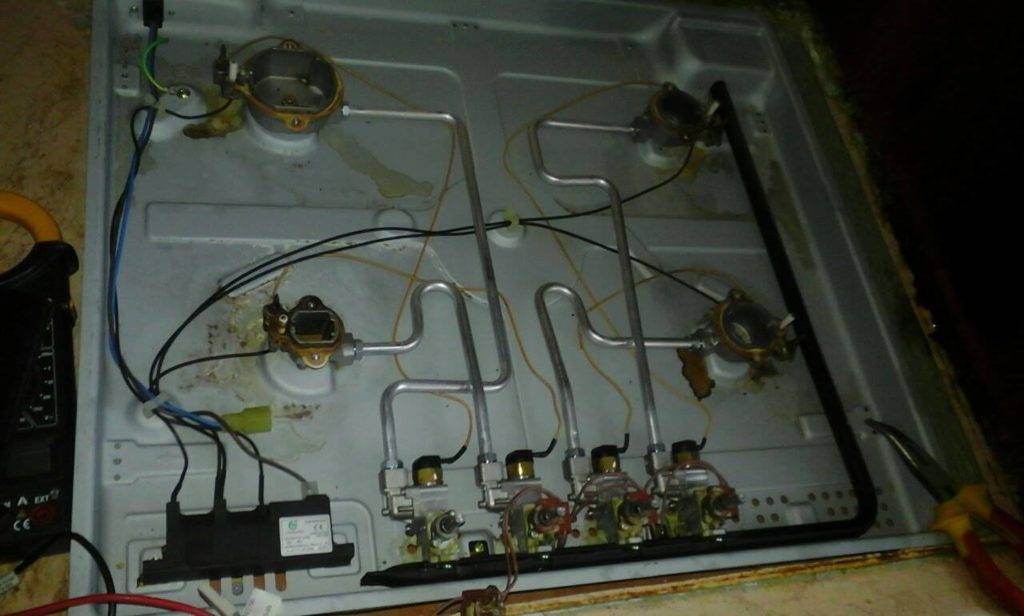

Внутреннее устройство плиты

Прежде чем заниматься ремонтом, нужно понимать, что собой представляет газовая плитка, какие детали в ней присутствуют, и какой ремонт газовой плиты своими руками может потребоваться в том или ином случае.

Строение конфорок

Самая заметная часть любой плиты – конфорки. Каждая конфорка прикреплена к столу плиты с помощью болтов. Конфорка тоже состоит из нескольких деталей: они имеют крышку, рассекатель и инжектор.

К каждой конфорке подведена трубка из стали и меди, имеющая крепление, подобное американке. За счет этого устройства конфорка и получает газ.

Устройство газовой конфорки

Чтобы работать с конфорками никаких особых инструментов не потребуется: вам будет нужен ключ, скорее всего, на 13, чтобы разобрать детали конфорки, если ей нужен ремонт или очистка.

После завершения ремонта и сборки нужно собрать конструкцию и проверить, насколько она герметична, чтобы не допустить утечки газа.

Каждая конфорка имеет по периметру свечи в количестве двух штук.

Одна помогает создать розжиг, работая с помощью пьезоэлементов или электронной схемы, а вторая служит термопарой, подключенной к схеме, контролирующей горение.

Газовая конфорка (снята решетка для посуды): 1— форсунка, 2— свеча электроподжига, 3— датчик пламени (горячий спай термопары)

Свечи отличаются друг от друга даже внешне, поэтому перепутать их будет сложно.

Свеча под электроподжиг обладает керамическим кафтаном, он нужен, чтобы не допустить пробивания искры ниже необходимого уровня.

Именно поэтому важно качественно заземлять плиты, где встроен электророзжиг. Также не терпит электророзжиг применения подводок для водопровода и металлических нитей

Схема электроподжига

Важно отделять плиту от стояка с помощью специальных прокладок при установке и ремонте, иначе есть реальный риск взрыва

Свеча с термопарой имеет кафтан из бронзы, который является мощным проводником тепла

От того, насколько быстро остывают полупроводники после того, как потухает пламя, зависит надежность и скорость включения защиты, перекрывающий газ, после того, как вы закончили пользоваться плитой.

Контроль тока газа

Под столом плиты можно увидеть коллектор. Он имеет вид толстой трубки, от которой расходятся подводки к конфоркам.

Коллектор газплиты

Контроль тока газа происходит за счет электромагнитных клапанов, число которых равняется количеству конфорок на плите.

Это нужно, чтобы, если пламя одной горелки потухнет, другие все равно смогли функционировать.

Электромагнитные клапаны оборудованы катушкой индуктивности. При нагревании термопары образовывается ЭДС, которая фиксирует устройство открытым.

Электромагнитный клапан с индукционной катушкой

Общие требования по эксплуатации газовой плиты

Во время работы рекомендуется открывать форточку на кухне или включать вытяжку. Это необходимо для устранения выделяющегося угарного газа, который оказывает не совсем положительное влияние на самочувствие человека (могут возникать головные боли, аллергические реакции), а также высокая его концентрация может быть опасна для здоровья. Кроме того, это позволит снизить уровень загрязнения потолка и кухонной мебели от копоти. Также не следует размещать кастрюли большого диаметра на невысокие конфорки, это может спровоцировать неполное сгорание газа.

После окончания процесса готовки обязательно нужно повернуть кран в положение «выключено» и сделать сквозное проветривание кухни и комнат.

Следует серьёзно относиться к обустройству пространства. Рядом с плитой не допускается размещение легко воспламеняющихся предметов (штор, полотенец, прихваток), которые могут привести к возникновению пожара. Если в доме присутствуют дети, желательно размещать посуду на задних конфорках во избежание несчастного случая. Либо пользоваться специальными ограждениями, которые можно приобрести отдельно в магазине.

Почему не работает пьеза на газовой плите

На многих моделях газовых плит конструкторы устанавливают автоматический поджиг, который включается с подачей газа или от отдельной кнопки. Эта функция очень удобна: не нужно контактировать с открытым огнем для того, чтобы зажечь конфорку. Если вы вдруг обнаружили, что автоподжиг на газовой плите не работает, не спешите звонить в сервис: ремонт этой неисправности вполне можно провести своими руками.

Признаки неисправности

Специалисты по газовым плитам на основе собранной статистики составили примерный реестр часто встречающихся отказов.

1. При нажатии на ручку управления горелкой или специальную отдельную кнопку электроподжига не происходит.
2. Автоматика изделия в газовой плите работает постоянно, слышны щелчки, но нет искры — газ не зажигается.
3. После отпускания кнопки или ручки система не отключается.
4. Устройство постоянно продолжает срабатывать, даже тогда, когда кнопка не нажата.
5. Выбивает автомат защиты в квартирном щитке при запуске.
6. Замкнута схема пьезорозжига или электроподжига плиты.

Как это работает

Электрический поджиг может использоваться только на газовых плитах. Его основная функция — поджигать голубое топливо в момент его выхода из рассекателя конфорки, установленной на газовой плите. Он бывает автоматического и механического типа.

При первом варианте специальные пьезоэлементы поджигают газовоздушную смесь при повороте переключателя на панели управления, а во втором случае пользователь должен нажимать специальную кнопку. От искры газ воспламеняется и можно начинать приготовление пищи.

Устройство автоматического поджигания газа — это самое капризное и ненадежное устройство из всего арсенала, которым оснащается современная газовая плита.

Очень важно! Никогда не пытайтесь включать систему, если сняты конфорки — пробой на корпус гарантирован. В совокупности вся работа этой системы выглядит так:

В совокупности вся работа этой системы выглядит так:

• пользователь нажимает кнопку, тем самым он подает напряжение на конденсатор, который начинает заряжаться;
• уровень на тиристоре постепенно растет, когда он достигает установленного порога, то конденсатор разряжается;
• на выходе всей системы возникает напряжение, которое приводит в действие специальное устройство — разрядник;
• искра поджигает газ.

Вся система работает гораздо быстрее, чем мы о ней рассказываем. Искра подается на ту конфорку, которая в данный момент включена (в старых моделях она подавалась на все устройства, но зажигалось то, куда был открыт доступ газа). Кнопки пуска расположены под регуляторами. Электроподжиг запитывается от сети с переменным током в 220 вольт и уязвим для перепадов напряжения, которые происходят весьма часто. После скачка напряжения он может постоянно щелкать, что сообщает о его поломке.

Система будет работать только в том случае, если подключена вилка отдельного кабеля к домашней электрической сети, о чем многие пользователи забывают и звонят в сервис с претензиями.

Причины поломки

Почему не работает электроподжиг газовой плиты? Есть несколько причин неисправности в этом устройстве.

1. На электродах нет искры.
2. На внутреннюю часть системы или поверхность свечи попала влага или жир.
3. Появилась трещина или лопнула изоляция свечи из керамики.
4. Перегорел трансформатор — блок генерации искры.
5. Окислились контакты кнопки включения или на них образовался нагар в результате КРЗ (короткого замыкания).

Некоторые неисправности могут проявиться после влажной очистки варочной поверхности, когда влага попадает во внутреннюю часть плиты. Для их устранения достаточно сделать профилактику: чистку контактов, просушить свечи — практически те же мероприятия делают автолюбители.

Если не зажигается только одна конфорка, то причина может быть в повреждении высоковольтного провода к запальному электроду, самом устройстве поджига или неисправности канала всего блока.

Плита зажигается не сразу

Обладатели газового оборудования часто сталкиваются с такой проблемой, как медленная работа техники. Газ поступает, возгорание есть, но оно сразу же пропадает. Конфорка может не зажигаться сразу либо тухнуть после включения. Причиной долгого зажигания плиты может быть такой элемент как термопара.

На заметку! Термопарой называют компонент, находящийся поблизости от конфорки. Он состоит из сплава металлов, обычно алюминия и хрома. Его нагревание вызывает электрический ток, который и удерживает магнитный клапан во включенном состоянии.

Таким образом, газу открыт проход через конфорку, и он поступает беспрепятственно. Но если термопара загрязнилась, возможно, это и стало причиной того, что прибор не заработал с первой попытки.

Причины автовключения электроподжига

Как выясняется с учетом практического опыта, самопроизвольные щелчки зажигалки газовой плиты в большинстве случаев никак не связаны именно с электронной схемой блока зажигания.

Одна из многочисленных конструкций кнопок-зажигалок газовых плит. Традиционно пластиковый корпус и металлизированная контактная группа – идеальные условия для образования оксидных спаев. Однако есть более качественные, но дорогие конструкции

Причины появления неконтролируемой искры кроются в другом месте. Часто местом образования такого дефекта является внутренняя область кнопки управления поджигом.

Причина #1 — влага внутри кнопки управления

Наверняка владельцам газовых плит приходилось сталкиваться с неконтролируемыми щелчками розжига на газовой плите после мытья и чистки бытовой техники.

Скорее всего в процессе мойки какое-то количество воды попало на кнопку управления зажиганием, в результате часть влаги проникла внутрь.

Вид одной из конструкций кнопки-зажигалки изнутри. При таком размещении проводников даже небольшого количества влаги, нагара, сажи и т.п. достаточно, чтобы образовалось короткое замыкание между контактами

Учитывая, что через цепь кнопки зажигания подаётся высокое напряжение разряда, достаточно небольшого количества влаги, чтобы появилась неконтролируемая искра на разряднике газовой плиты.

Обычно дефект неподконтрольной искры зажигалки в таких случаях исчезает через какое-то время. Влага внутри кнопки высыхает, фактор короткого замыкания пропадает, соответственно, прекращаются самопроизвольные щелчки.

На картинке изображен простой способ избавления от дефекта самопроизвольного искрения системы поджига, полученного по причине попадания влаги. Прогрев аппарата в течение некоторого времени всеми конфорками помогает избавиться от неконтролируемых щелчков

Часто исправлению дефекта короткого замыкания по причине «попавшей после мойки воды» помогает зажигание всех конфорок газовой плиты на время примерно 15-30 минут.

Причина #2 — образование спая

Спаи, образующиеся внутри кнопки зажигания, могут иметь разные формы. Образованию спая может способствовать та же влага, попавшая внутрь кнопки после мойки. Обычно такой «водный» спай образуется по причине периодического проникновения воды.

Раз за разом отложения накапливаются, и в конечном итоге образуется оксидный спай. Кроме того, внутри корпуса кнопки может скапливаться жир, сажа, пыль. Всё это – также предвестники короткого замыкания между контактами.

При таком развитии событий придётся разбирать газовую плиту:

• снимать верхнюю панель;
• вскрывать фронтальную подпанель;
• снимать кнопку (кнопки) зажигания.

Или же в случае с более современными конструкциями газовых плит, необходимо добраться до конструкций дисковых устройств управления, одновременно исполняющих функции кнопки и регулятора подачи газа на конфорки.

Вариант исполнения механизма включения автоподжига и регулировки уровня пламени горелки, где совмещаются две функции в одной конструкции. Такие системы снимать для прочистки или ремонта более сложно, чем отдельную кнопку

После выемки детали из корпуса газовой плиты выполняется чистка отложений, после чего всё собирается в обратной последовательности. Однако эта работа – прерогатива специалистов газовой компании. Неискушённому в таких делах пользователю газовой плиты самостоятельно разбирать аппарат не рекомендуется.

Причина #3 — механическая связь контактной группы

Механическую связь контактной группы кнопки зажигания газовой плиты также следует относить к разряду причин, связанных с коротким замыканием. Такой дефект, как правило, может иметь место на плитах, достаточно долго находящихся в эксплуатации. Правда, не исключается такая же неисправность на новых аппаратах, где качество комплектующих оставляет желать лучшего.

Механическую связь образует любой из контактов кнопки, который попросту обламывается, к примеру, по причине физического износа. Обломанная часть смещается от точки крепления и образует электрическую связь с другим контактом. По сути, создаётся эффект включенной кнопки зажигания – то есть самопроизвольное срабатывание электроподжига на конфорках газовой плиты.

При такой неисправности выход единственный – полная замена компонента.

Делаем ремонт

Когда вы произвели осмотр, выяснили причину и диагностировали неполадки — можно приступить к самостоятельному ремонту газовой плиты. Он проводится аналогично для всех моделей. Знаменитый итальянский бренд Аристон или белорусская плита Гефест, пользующаяся большим спросом у россиян — нет никакой разницы, системы поджига практически идентичны за исключением чисто индивидуальных нюансов.

1. Поджигаем неисправную конфорку с помощью стороннего источника открытого огня, спичек или специальной зажигалки — пламя должно быть ровным и распределяться по всей окружности рассекателя. Желтый цвет пламени означает неправильную концентрацию газа и воздуха: надо произвести чистку форсунки или ее замену. Возможно, что у рассекателя забились отверстия или туда попала влага. Надо сделать профилактику, продуть все отверстия, вынуть корпус конфорки и осмотреть его.
2. Все электроды и включатели соединяются параллельно. Каждый электрод запитан от единого блока розжига, но их включение происходит от разных кнопок. Чтобы убедиться, что не работает только данная кнопка, а блок управления в норме, надо включить следующую конфорку. Если поджиг газа происходит — ремонтируйте кнопку, а все остальное в системе работает исправно.
3. Если устройство розжига трещит постоянно, то необходимо проверить контакты — они могли залипнуть от попадания жира или в результате окисления образовался нагар. Перед ремонтом не забывайте отключать плиту от сети, затем аккуратно произведите демонтаж, зачистите контакты или просушите их при помощи фена для сушки волос. Выполнение требований безопасности защитит вас от получения травм.

Большинство поломок, которые привели к отказу, можно устранить самостоятельно — они неопасны для пользователя, но необходимо помнить, что газовые плиты относятся к потенциально опасным изделиям, поэтому даже профилактические работы выполнять надо осторожно. Иногда поломка кнопки розжига приводит к тому, что ремонт не поможет — необходима полная замена. В таком случае лучше пройтись по специальным магазинам и приобрести аналогичный вариант

В таком случае лучше пройтись по специальным магазинам и приобрести аналогичный вариант

Иногда поломка кнопки розжига приводит к тому, что ремонт не поможет — необходима полная замена. В таком случае лучше пройтись по специальным магазинам и приобрести аналогичный вариант.

Ремонт и смазка крана

Естественно, по правилам лучше пригласить мастера, однако многие мужчины считают себя достаточно «подкованными», дабы производить ремонтные работы самостоятельно. Что ж, такое может быть, особенно если хозяин дома уже имел дело с ремонтом газопроводов и профильного оборудования.

Рассмотрим версию мини-ремонта — смазывание газового крана.

Что понадобится для осуществления работ?

• отвертка;
• кляп (из дерева либо в виде мокрой ткани в полиэтиленовом пакете);
• смазка (из графита либо солидола);
• ткань.

Проследите, чтобы ничего не мешало вам, следует плотно подойти к трубе, при необходимости отодвиньте и плиту

Конечно, подачу газа лучше на время смазывания перекрыть. Но бывает, что это не представляется возможным, тогда попробуйте смазать кран без перекрытия. Отключите бытовые приборы, откройте форточку, погасите огонь (свечами тоже нельзя пользоваться).

При помощи отвертки отвинтите на кране пробку, выньте пружину, а затем и конусный затвор. Закройте отверстие кляпом. С затвора удалите грязь и старую смазку, нанесите новую смесь. Извлеките кляп (делать это нужно очень быстро), установите на свое место затвор, пружину и пробку. Проверьте герметичность уже известным вам способом с мыльным раствором. Пузырей нет? Значит, вы успешно справились с работой, кран смазан и будет работать исправно. Если утечка не прекратилась, срочно вызывайте газовую службу.

Замена крана произведена, осталось только покрасить трубу

Теперь вы знаете, что делать и как себя вести, если газовый кран на кухне пропускает, значит, ваш дом всегда будет в безопасности.

Если вы чувствуете – это реальная опасность для жизни и здоровья. Когда плита дает продолжительную утечку, голубое топливо имеет свойство скапливаться в ограниченном пространстве. Так образуется взрывоопасная смесь. Она может сдетонировать при любом благоприятном случае. Поэтому любые такие симптомы – повод к немедленному обращению в газовую службу. А я расскажу, в чем может состоять причина поломки, чтобы вам не навешали лапши на уши и научу, как определить утечку.

Даже не дает 100% защиты от утечек, однако, высокое качество сборки и комплектующих может отодвинуть этот момент на бессрочный срок. Поэтому советую изначально выбирать хорошие плиты.

Кстати, вполне приличные варианты я встречал даже в бюджетных линейках от отечественных производителей. Чего только стоят , – не без проблем, конечно, но в плане надежности вполне себе хороший вариант. Отличные характеристики в плане эксплуатации демонстрирует техника Gorenje. Но, это все работает при условии грамотного подключения.

Так давайте вернемся к нашим баранам. Утечки возникают по таким причинным факторам:

• проблемы со шлангом: продавилась, повредилась, лопнула прокладка шланга, произошло ослабление гайки соединения шланга, сам шланг – дырявый;
• проблемы с краном: изношена уплотнительная резинка крана, на пробке крана отсутствует смазка, разболтан;
• в плите нарушена герметичность из-за слабо закрученных внутренних соединений. Кстати, нарушение герметизации могло произойти и в ходе транспортировки;
• неправильный монтаж, неправильные настройки. С одной стороны, техника безопасности и бытовых газовых приборов не позволяют проводить самостоятельные работы по подключению. С другой стороны, на просторах нашей родины полно медвежьих углов, где кустарные установщики откровенно халтурят и допускают грубейшие нарушения техники безопасности. Кроме того, часто упускают такой момент, что плита всегда идет с заводскими настройками – под газовую сеть либо сжиженный газ. Возможно, причина неполадок в этом. Газ может пропускать баллон, как правило, тут уязвимо место соединения с гибким шлангом, о чем я говорил выше;
• нарушения эксплуатации: в плите без газ-контроля убежало молоко, вас рядом нет, пламя потухло, а газ идет;
• неисправна конфорка – тут может быть заводской брак, либо естественный износ. В большинстве случаев ее глушат или меняют на новую.

Рекомендации по ремонту

Если не работает розжиг в новой плите, находящейся на гарантийном обслуживании, ничего самому делать не следует, нужно  обратиться в сервисный центр для  проверки блока розжига газовой плиты, если проблема не разрешима, скорее всего, пользователю поменяют плиту на новую. Если печь проработала уже несколько лет, то можно попробовать починить ее своими руками.

Блок розжига для газовой плиты лучше всего ремонтировать в сервисе

Приступая к ремонту, вначале проводят осмотр газового оборудования. Горелку зажигают спичками или отдельным запальником-зажигалкой и осматривают пламя. Оно должно быть равномерно размещено по конфорке и иметь светлый голубоватый оттенок, если в пламени будет присутствовать желтый цвет, то это свидетельствует о нарушении соотношения объема газ/воздух. В этом случае проводят очистку  или заменяют ее.

До начала  ремонта плиту обязательно отключают от электросети, и только потом выполняют разборку в соответствии с требованиями безопасности, что позволит избежать пожароопасных ситуаций и возможных травм. Электроды и включатели в устройстве соединены параллельно, при этом каждый электрод питается от одного блока, хотя включаются от разных кнопок. Кода не работает розжиг только в одной горелки, проверяют работу другой. Если она загорается, то подлежит ремонту кнопка, а весь блок в системе исправен.

При загрязнении свечи не стоит вызывать мастера. Для этого достаточно снять со свечи накопившийся жир, обработав поверхности ватой, смоченной в спирте. Работу проводят при отключённом электропитании в сети.

Ремонт, вышедшего из строя высоковольтного устройства, выполняется мастером, при этом, если при осмотре будут обнаружены неисправные резисторы, трансформаторные обмотки, распухшие конденсаторы или перебитые дорожки в схеме, в этих случаях  ремонт нецелесообразен. Лучше купить новый блок электророзжига, который должна установить газовая служба.

Замену поврежденной проводки к конкретному разряднику, когда имеет место пробивание искры на корпус из-за нарушенной изоляции, выполняют специалисты.

При попадании жидкости на кнопки розжига протирают увлажненное место чистой и сухой ветошью и выполняют просушку влажного места бытовым феном. Окисленные или обгоревшие контакты зачищают до металла.

Если при подключении  блока розжига  газовой, плиты искра подается, а газ не загорается необходимо проверить целостность корпуса, поскольку искра будет разлетаться беспорядочно, в этом случае потребуется новая замена детали.

Горелка может не загораться в связи с деформацией рассекателя, что можно обнаружить визуально. Зажигают горелку спичками, и если газ горит на одной стороне горелки, нужно выполнить обычную очистку и выровнять рассекатель.

Ремонт электророзжига плиты выполняют исключительно по рекомендациям завода-изготовителя газового оборудования, самостоятельность в этом вопросе могут привести к новой поломке или полному выходу изделия из строя, а кроме того оборудование может  лишиться гарантийных обязательств. Лучше не начинать экспериментировать, а узнайте  где проверить  блок розжига  конкретной газовой  плиты.

Тут подхода может быть два:

1. Для гарантийного обслуживания, сервисные центры указаны в паспортной документации, которую получает покупатель при оформлении плиты в торговой сети.
2. Для послегарантийного обслуживания, сервисные центры крупных брендов по ремонту газовых плит, включая блок, розжига, расположены во всех областных центрах России, в том числе в Москве. Обычно они указываются на профильных сайтах завода-изготовителя.

Газовые плиты, оснащенные современной системой розжига — бытовые приборы безопасные и удобные в обращении. Практикой доказано, что при своевременном и надлежащем уходе они способны прослужить десятки лет.

Возможные неисправности, при которых не работает поджиг духовки

Мастера «РемБытТех» отремонтировали более 6500 газовых духовых шкафов различных марок. По опыту мы можем сказать, что, чаще всего, розжиг духовки не работает по одной из следующих причин.

Признаки	Поломка	Ремонт или замена
Искра бьёт в сторону от струи газа, слабая или совсем отсутствует, поэтому духовка не загорается.

Неисправна свеча автоподжига. Если свеча засоряется нагаром или происходит окисление стального стержня свечи, то искра будет, но слабой.

При нарушениях целостности керамической изоляции искра отлетает в сторону, из-за чего розжига не происходит.

Еще один вариант поломки – обрыв шнура питания свечи. В этом случае искры не будет совсем.

В зависимости от неисправности мастер:

• чистит загрязненную свечу;
• заменяет на новую;
• восстанавливает или меняет проводку свечи (шнур питания).

Обычно в последних двух случаях (повреждения изоляции свечи или шнура питания) производится комплексная замена свечи и проводки, так как у большинства производителей они идут в сборе.

Искры нет либо искра слабая, желтого окраса.

Сбоит блок генерации искры (электроподжига). Вероятнее всего, вышел из строя конденсатор блока.
Требуется замена блока на новый, ремонтировать неисправный блок при наличии в продаже нового нецелесообразно.

Искра отсутствует совсем или временами появляется.

Неисправна кнопка автоподжига. При ежедневной эксплуатации – готовке, а также мытье плиты, – довольно часто на кнопку попадает влага. В результате контакты окисляются, становятся хрупкими, происходит неполное замыкание или обрыв цепи.
Если контакты загрязнились или окислились, можно обойтись чисткой. В случае наличия повреждений — требуется замена кнопки.

Если в вашем газовом духовом шкафе перестал работать автоподжиг, и пользоваться духовкой стало не столь удобно – время обращаться к специалистам.

Ремонт и установка газовых плит газовых колонок

Телефоны для связи:

Оператор: 8 (495) 506 81 52

Мастер: 8 (903) 297 35 57

Не дозвонились?

8 (909) 240 90 51

Офис:

127224 г. Москва

ул. Северодвинская 13

Ремонт электроподжига (электророзжига) газовой плиты

КАК РАБОТАЕТ ЭЛЕКТРОРОЗЖИГ ПЛИТЫ. Включение осуществляется воздействием на кнопку электроподжига (ручку плиты). Из-за замыкания контактов в цепи, блок розжига в высоковольтных обмотках катушек индуцирует импульс высокого напряжения, подавая их к свече розжига по изолированным проводам, происходи разряд на горелку.

Газовая горелка зажигается от электрического искрообразования, исходящего от белой керамической свечи электроподжига, которая встроена в каждую конфорку. Искра подается сразу на все конфорки, но зажигается та, на которой присутствует газ. В новых моделях плит (варочные панели), кнопки расположены под ручкой.

Схема электроподжига работает в том случае, если вилка кабеля плиты включена в розетку. Питается электроподжиг от напряжения сети переменного тока 220В, и «не любит» понижения. После короткого замыкания или проливания воды, электроподжиг самопроизвольно щёлкать, что является поломкой.

Варианты схем электророзжига

Различают схемы для одноискрового (механика) блока и многоискрового (автомат) розжига плиты.

Схема розжига

Описание электросхемы одноискрового розжига:

1. Напряжение 220 В поступает на диод d1.
2. Пользователь во время нажима кнопки электророзжига, подает ток на конденсатор c1 и он начинает процесс набора заряда.
3. При сбросе кнопки, c1 через контактную группу подключается к трансформатору t1, начинается процесс разрядки конденсатора через обмотку t1.
4. На высокой стороне обмотки t1-2 напряжение получается до 10 кВ, что вызывает искрообразование.

Электросхема одноискрового розжига Схема автоматического блока розжига плиты основывается на электронном управлении процесса «заряд — разряд» происходящем на накопительном конденсаторе:

1. Положительная полуволна напряжения в бытовой сети, через D2 и D3 заряжает конденсатор С1.
2. Во время прохождения минусовой полуволны через D1, катод S1 присоединяется к отрицательной полуволне.
3. С помощью сопротивления R3 на управление тиристорного электрода приходит ток, который открывает тиристор.
4. С1, сбрасывает свой заряд на трансформатор, вырабатывающего рабочую искру.
5. На второй обмотке создается 10 кВ.
6. В момент удержания пользователем нажатой ручки конфорки повторение процесса соответствует 50 Гц, примерно 1 искра/ сек.

Типовые поломки

Какой бы надежной не была ваша плита и кто бы не являлся ее производителем, со временем случаются неполадки. Например, одна из них связана с тем, что варочная панель зажигается не сразу. Дефект с реагированием варочной панели может возникать достаточно часто. Газ идет, возгорается, но тут же пропадает. Горелка может не зажечься сразу, либо потухнуть после запуска. Поломка может скрываться в термопаре, которая представляет собой компонент рядом с конфоркой. Термопара состоит из металлического сплава, в основном – алюминия и хрома. Нагреваясь, появляется электрический ток, удерживающий магнитный клапан включенным. Так это открывает доступ газу через горелку, и он начинает поступать без препятствий. Но при загрязнении термопары прибор может заработать не сразу.

Чтобы прочистить термопары, для этого следует применить простую наждачную бумагу. Когда термопара будет очищена, техника сразу же начинает намного качественнее работать, газ горит лучше и поступает без проблем. В противном случае не исключено, что потребуется заменить термопару, возможно даже на пьезоэлемент. Для тех, кто не знает, как починить пьезозажигалку, рекомендуем обратиться к мастеру.

Рассмотрим еще одну типовую поломку, когда электророзжиг газовой плиты не работает на одной конфорке. Автоподжиг достаточно практичен и его легче использовать, поскольку нет нужды напрямую контактировать с огнем. Для включения достаточно всего лишь нажать на специальную кнопку. Но не исключен, что автоматический поджог может прекратить работать для одной из горелок. Какие меры предпринять?

Когда поджог не срабатывает при нажатии кнопки или слышно, как появляются щелчки, но отсутствует искра, это говорит о неправильной работе техники. Если все горелки исправны и лишь одна из них не включается, возможно поломка скрывается в высоковольтном проводе. Его подводят к запальному устройству, поэтому любые дефекты могут привести к сбоям. Не исключается факт поломки поджигающего прибора ли повреждений блока электророзжига.

Одной из популярных причин сбоев работы одной горелки является попадание грязи в форсунки сопла. При готовке еды туда могут попадать остатки еды, они-то как раз мешают поступлению газа. Для устранения дефекта нужно прочистить или заменить форсунку.

Неполадки одной горелки плиты могут скрываться и в дефектах системы контроля газа. В таком случае может возгораться и тут же тухнуть, когда отпускаешь кнопку. Особенность починки состоит в замене термопары, регулятора (т.е. кнопки) или полностью системы контроля газа. Повреждения прямым образом влияют на сложность работ.

Проблемы с регулировкой газового крана. Это еще один дефект, который связан с плохим потоком газа или слабым горением. Ручка крана может засориться гарью, частичками грязи и пыли. Ее следует смазать, прочистить и хорошо повернуть, чтобы избавиться от этой проблемы.

Электроподжиг для газовой плиты может быть поврежден и на двух горелках. Часто возникают ситуации подобного рода. При этом огонь запросто зажигается с помощью спички. Неполадка может произойти из-за свечи, отвечающей за поджог. Ремонт оборудования включает в себя ряд мер, которые нужно предпринять в обязательном порядке: свечу нужно осмотреть, прочистить, улучшить состояние провода питания. Не исключено, что проблема таится именно в нем. Если появилась трещина в элементе, его следует ликвидировать или заменить на новый.

Проблемы с кнопкой тоже вызывают неполадки в работе автоматического поджога варочной панели. Нередко кнопки забиваются грязью или пылью, а также могут получать механические повреждения. Чтобы исправить эти помехи в работе техники, кнопку следует заменить по возможности, прочистить от пыли и окисления.

Отсутствие искры во всех горелках – это проблема, которая требует технически сложного вмешательства специалиста по причине:

1.Низкого давления газа. В подобной ситуации требуется заменить форсунки на новые, которые как раз способны работать с таким давлением.

2.Обрывов в проводке. Эту проблему исправить можно, отремонтировав провода электророзжига.

3.Поломки блока плиты, который генерирует возгорание. Проблему легко устранить только в при полной замене этого элемента.

Не зная, как разобрать газовую варочную панель, не рекомендуется приниматься за самостоятельный ремонт. Лучше доверить дело специалистам.

Выводы и полезное видео по теме

О том, как решить проблему с перебоями в работе термопары газовой плиты, вы сможете узнать из данного видео:

Пошаговый ремонт дверцы духового шкафа представлен в следующем видео:

Поломка газовой плиты обычно приносит массу неудобств, однако далеко не всегда требует помощи квалифицированного специалиста. Если полностью отключить прибор от газоснабжения и электричества, то любой хозяин может самостоятельно провести ремонт газовой печки.

В статье были представлены самые распространенные неисправности газового устройства, а также способы их устранения без помощи мастера

В данном случае важно провести диагностику техники, и только после этого приступать к ремонтным работам. Но если вы не уверенны в том, что сможете справиться с поломкой самостоятельно, лучше обратиться за помощью к специалистам. Если вы уже сталкивались с представленными поломками газовой плиты, и при этом вам приходилось самостоятельно проводить ремонт сломанной запчасти, поделитесь своим опытом с нашими читателями, оставив комментарий сразу же после статьи

Расскажите о сложностях, которые возникли в процессе ремонта техники, и удалось ли с ними справиться

Если вы уже сталкивались с представленными поломками газовой плиты, и при этом вам приходилось самостоятельно проводить ремонт сломанной запчасти, поделитесь своим опытом с нашими читателями, оставив комментарий сразу же после статьи. Расскажите о сложностях, которые возникли в процессе ремонта техники, и удалось ли с ними справиться.
